پرشر سوئیچ چیست؟ راهنمای کامل عملکرد، انواع و کاربردها
پرشر سوئیچ (Pressure Switch) یا سوئیچ فشار یکی از مهمترین تجهیزات کنترلی و حفاظتی در سیستمهای تبرید، سردخانه، چیلر، کمپرسور و بسیاری از فرآیندهای صنعتی است. اگر تاکنون با تجهیزات برودتی کار کرده باشید، احتمالاً نام این قطعه را بارها شنیدهاید. اما این قطعۀ مهم چیست و چرا وجودش در بسیاری از سیستمها ضروری است؟ پاسخ این سؤال فراتر از یک تعریف ساده است. در واقع این قطعه نقش یک نگهبان دائمی را در مدار ایفا میکند و با کنترل فشار، از بروز بسیاری از خرابیهای پرهزینه جلوگیری میکند.
در سیستمهای تبرید، فشار یکی از مهمترین پارامترهای عملکردی محسوب میشود. افزایش بیش از حد فشار در سمت کندانسور یا افت شدید فشار در سمت مکش میتواند آسیبهای جدی به کمپرسور و سایر تجهیزات وارد کند. به همین دلیل استفاده از پرشر سوئیچ به عنوان یک ابزار حفاظتی و کنترلی، سالهاست به یک استاندارد در صنعت تبرید تبدیل شده است. این تجهیز به صورت مداوم وضعیت فشار را بررسی میکند و هر زمان که فشار از محدوده مجاز خارج شود، فرمان قطع یا وصل مدار را صادر میکند.
امروزه انواع مختلفی از این قطعه مهم در بازار وجود دارند که هر کدام برای شرایط کاری خاصی طراحی شدهاند. از مدلهای ساده مورد استفاده در پمپهای آب گرفته تا مدلهای تخصصی مورد استفاده در سردخانههای صنعتی، همگی با یک هدف مشترک ساخته شدهاند؛ کنترل فشار و محافظت از تجهیزات. اگر قصد خرید این قطعه را دارید یا میخواهید با عملکرد آن بیشتر آشنا شوید، در ادامه به طور کامل بررسی میکنیم که پرشر سوئیچ چیست، چگونه کار میکند و هنگام انتخاب آن باید به چه نکاتی توجه داشت.
پرشر سوئیچ چیست و چگونه کار میکند؟
برای درک بهتر ماهیت این قطعۀ مهم، ابتدا باید با وظیفه اصلی آن آشنا شویم. این ابزار، تجهیزی است که فشار یک سیال یا گاز را اندازهگیری کرده و در یک نقطه تنظیم شده، وضعیت کنتاکتهای الکتریکی خود را تغییر میدهد. این تغییر وضعیت میتواند باعث روشن شدن، خاموش شدن یا ارسال فرمان به سایر تجهیزات کنترلی شود.
اساس کار پرشر سوئیچ نسبتاً ساده است. فشار سیال به یک المان حساس مانند دیافراگم، بیلوز یا لوله بوردون وارد میشود. این فشار باعث ایجاد حرکت مکانیکی در قطعات داخلی دستگاه میشود. هنگامی که فشار به مقدار تنظیم شده برسد، این حرکت مکانیکی به کنتاکتهای الکتریکی منتقل شده و مدار را قطع یا وصل میکند. به همین دلیل بسیاری از متخصصان از آن به عنوان یک کنترلر On/Off یاد میکنند.
در مدلهای مکانیکی، تمام این فرآیند بدون استفاده از تجهیزات الکترونیکی پیچیده انجام میشود. اما در مدلهای جدیدتر و الکترونیکی، سنسورهای فشار و استرین گیجها جایگزین مکانیزمهای سنتی شدهاند. این مدلها علاوه بر دقت بالاتر، امکان ارسال سیگنالهای کنترلی مانند 4 تا 20 میلیآمپر را نیز فراهم میکنند و در پروژههای پیشرفته کاربرد بیشتری دارند.
نکته مهم این است که این قطعه صرفاً یک ابزار اندازهگیری نیست. بسیاری از افراد آن را با فشارسنج یا مانومتر اشتباه میگیرند، در حالی که وظیفه اصلی آن کنترل و حفاظت از سیستم است. به همین دلیل در بسیاری از مدارهای تبرید، نبود یک پرشر سوئیچ مناسب میتواند ریسک خرابی تجهیزات گرانقیمت را به شکل قابل توجهی افزایش دهد.
اهمیت پرشر سوئیچ در سیستمهای تبرید و سردخانه
در سیستمهای تبرید، کمپرسور قلب مجموعه محسوب میشود و بخش قابل توجهی از هزینه تجهیزات را به خود اختصاص میدهد. هر عاملی که باعث افزایش فشار غیرمجاز یا کاهش بیش از حد فشار شود، میتواند عمر کمپرسور را کاهش دهد یا حتی منجر به سوختن آن شود. در چنین شرایطی این ابزار نقش یک محافظ دائمی را ایفا میکند.
برای مثال زمانی که کندانسور به دلیل آلودگی، خرابی فن یا افزایش دمای محیط نتواند حرارت را به خوبی دفع کند، فشار سمت دهش کمپرسور افزایش پیدا میکند. اگر این وضعیت ادامه پیدا کند، احتمال آسیب دیدن کمپرسور وجود دارد. در این شرایط پرشر سوئیچ فشار بالا وارد عمل شده و قبل از وقوع خسارت، کمپرسور را متوقف میکند.
در سمت مقابل، افت بیش از حد فشار مکش نیز میتواند مشکلات مختلفی ایجاد کند. کمبود مبرد، یخزدگی اواپراتور یا انسداد برخی بخشهای مدار از جمله عواملی هستند که باعث کاهش فشار میشوند. پرشر سوئیچ فشار پایین با تشخیص این شرایط از ادامه کار کمپرسور جلوگیری کرده و از آسیبهای احتمالی جلوگیری میکند.
به همین دلیل تقریباً در تمام سردخانهها، چیلرها و سیستمهای تبرید صنعتی از انواع مختلف آن استفاده میشود. این قطعه در ظاهر کوچک است اما نقش آن در افزایش ایمنی و پایداری سیستم بسیار بزرگتر از ابعاد فیزیکی آن است.
مشاهده مدلهای مختلف پرشر سوئیچ
مهمترین انواع سوئیچ فشار
وقتی صحبت از انتخاب این تجهیز میشود، بسیاری از خریداران تصور میکنند همه مدلها عملکرد مشابهی دارند. در حالی که انواع مختلف پرشر سوئیچ برای کاربردهای متفاوت طراحی شدهاند و انتخاب نادرست آنها میتواند مشکلات متعددی ایجاد کند.
سوئیچ فشار هوا یکی از رایجترین انواع این تجهیزات است که در سیستمهای پنوماتیک و کمپرسورهای هوا مورد استفاده قرار میگیرد. این مدلها معمولاً ساختار سادهای دارند و برای کنترل فشار هوای فشرده طراحی شدهاند. در بسیاری از کارگاهها و واحدهای صنعتی کوچک میتوان نمونههای مختلف آن را مشاهده کرد.
نوع دیگری از این تجهیزات، پرشر سوئیچ آب است که در سیستمهای آبرسانی، بوستر پمپها و پمپهای خانگی کاربرد دارد. این مدلها وظیفه کنترل فشار شبکه آب را بر عهده دارند و با رسیدن فشار به مقدار تعیین شده، پمپ را روشن یا خاموش میکنند.
سوئیچ فشار گاز نیز برای کار در محیطهایی طراحی شده است که با گازهای قابل اشتعال سروکار دارند. در این تجهیزات تلاش میشود احتمال ایجاد جرقه به حداقل برسد تا ایمنی سیستم حفظ شود. به همین دلیل طراحی آنها نسبت به مدلهای معمولی حساستر است.
در صنایع بخار نیز از پرشر سوئیچهای مخصوص استفاده میشود. این مدلها باید بتوانند دماهای بالا و شرایط مرطوب را تحمل کنند. انتخاب متریال مناسب در ساخت این تجهیزات اهمیت بسیار زیادی دارد و معمولاً از قطعات مقاوم در برابر حرارت و خوردگی استفاده میشود.
ساختمان پرشر سوئیچ و اجزای اصلی آن
اگرچه مدلهای مختلف از این تجهیز از نظر طراحی و محدوده عملکرد با یکدیگر تفاوت دارند، اما بیشتر آنها از چند بخش اصلی تشکیل شدهاند که در عملکرد صحیح دستگاه نقش اساسی دارند. مهمترین بخش، المان حساس به فشار است که وظیفه دریافت فشار سیال و تبدیل آن به حرکت مکانیکی را بر عهده دارد. بسته به نوع طراحی، این المان میتواند از نوع دیافراگمی، بیلوزی، پیستونی یا بوردونی باشد.
پس از دریافت فشار، نیروی ایجادشده به مجموعه فنرهای کالیبرهشده منتقل میشود. این فنرها تعیین میکنند که پرشر سوئیچ در چه محدودهای عمل کند و در چه فشاری فرمان قطع یا وصل صادر شود. زمانی که فشار از مقدار تنظیم شده عبور میکند، کنتاکتهای الکتریکی تغییر وضعیت داده و فرمان لازم به مدار کنترل ارسال میشود.
جنس دیافراگم و قطعات داخلی نیز اهمیت زیادی دارد. در برخی کاربردها از دیافراگمهای فلزی استفاده میشود و در برخی دیگر، مواد پلیمری یا ترکیبی به کار میرود. انتخاب متریال مناسب باعث افزایش دقت اندازهگیری، مقاومت در برابر خوردگی و افزایش طول عمر تجهیز میشود. به همین دلیل هنگام انتخاب پرشر سوئیچ باید علاوه بر محدوده فشار، نوع سیال و شرایط محیطی نیز مورد توجه قرار گیرد.
راهنمای انتخاب پرشر سوئیچ مناسب
انتخاب این قطعه تنها به دانستن فشار کاری سیستم محدود نمیشود. بسیاری از مشکلاتی که در پروژههای صنعتی و برودتی مشاهده میشود، ناشی از انتخاب نادرست این قطعه است. به همین دلیل توصیه میشود پیش از خرید، چند پارامتر مهم به دقت بررسی شود.
اولین عامل، محدوده فشار کاری سیستم است. هر مدل از این قطعات برای یک بازه مشخص طراحی شده و استفاده از آن خارج از این محدوده میتواند باعث کاهش دقت یا حتی آسیب دیدن تجهیز شود. علاوه بر فشار کاری، باید حداکثر فشار قابل تحمل دستگاه نیز بررسی شود تا در شرایط اضطراری دچار مشکل نشود.
عامل مهم بعدی نوع سیال است. پرشر سوئیچی که برای مبردهای تبریدی طراحی شده، الزاماً برای بخار یا برخی گازهای صنعتی مناسب نیست. همچنین شرایط محیط نصب، میزان رطوبت، احتمال وجود گردوغبار و نیاز به درجه حفاظت IP نیز باید در فرآیند انتخاب در نظر گرفته شود.
نوع اتصال، دقت عملکرد و قابلیت تنظیم نیز از دیگر مواردی هستند که میتوانند بر انتخاب نهایی تأثیر بگذارند. در پروژههای صنعتی معمولاً هزینه تعویض یا توقف خط تولید بسیار بیشتر از قیمت خود پرشر سوئیچ است. به همین دلیل انتخاب یک مدل مطمئن و باکیفیت، در بلندمدت صرفه اقتصادی بیشتری خواهد داشت.
معرفی مدلهای پرکاربرد پرشر سوئیچ دانفوس
شرکت دانفوس یکی از شناختهشدهترین تولیدکنندگان تجهیزات کنترلی و حفاظتی در صنعت تبرید است. بسیاری از سردخانهها، چیلرها و سیستمهای برودتی صنعتی از پرشر سوئیچهای این برند استفاده میکنند. در میان محصولات دانفوس، چند مدل بیش از سایرین مورد توجه فعالان صنعت تبرید قرار گرفتهاند.
مدل KP1
پرشر سوئیچ KP1 معمولاً برای کنترل فشار پایین مورد استفاده قرار میگیرد و یکی از مدلهای پرکاربرد در سیستمهای تبرید تجاری و صنعتی محسوب میشود. این مدل به دلیل دقت مناسب، کیفیت ساخت بالا و قابلیت اطمینان مطلوب، در بسیاری از پروژههای برودتی به کار گرفته میشود.

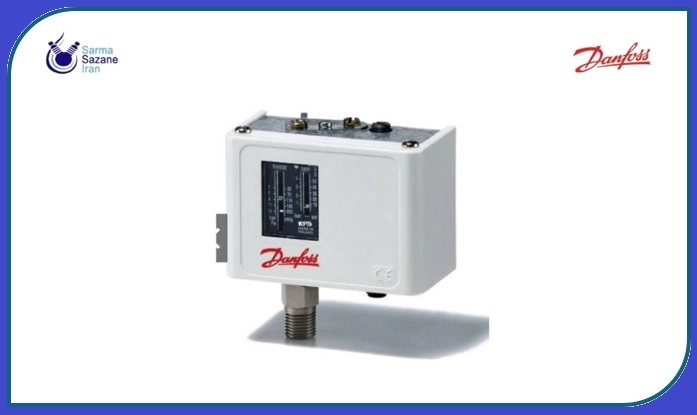

مدل KP5
مدل KP5 یکی از معروفترین پرشر سوئیچهای فشار بالا در بازار است. این تجهیز وظیفه محافظت از کمپرسور در برابر افزایش فشار کندانسور را بر عهده دارد و در بسیاری از سیستمهای سردخانهای و تهویه مطبوع استفاده میشود. عملکرد پایدار و طول عمر مناسب باعث شده است این مدل به یکی از گزینههای محبوب تکنسینهای تبرید تبدیل شود.
مدل KP15
پرشر سوئیچ KP15 از جمله مدلهایی است که در کاربردهای مختلف تبریدی مورد استفاده قرار میگیرد. این مدل قابلیت تنظیم مناسبی داشته و برای بسیاری از سیستمهای تجاری و صنعتی گزینهای قابل اعتماد محسوب میشود.

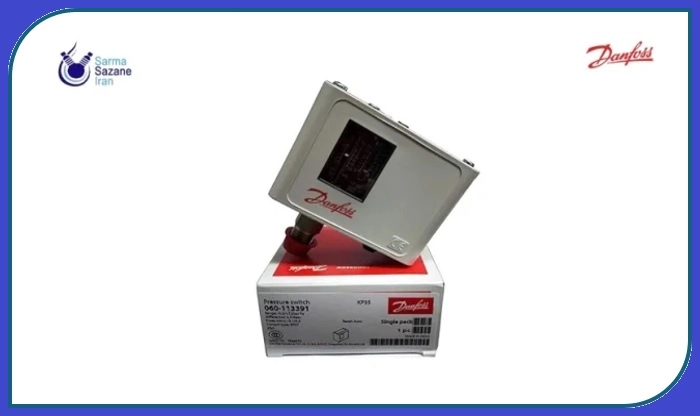

مدل KP35
KP35 برای کنترل فشار در طیف وسیعی از کاربردهای برودتی طراحی شده است. این مدل به دلیل انعطافپذیری بالا و کیفیت ساخت مناسب، در پروژههای مختلف مورد استفاده قرار میگیرد و یکی از محصولات شناختهشده دانفوس در بازار ایران محسوب میشود.

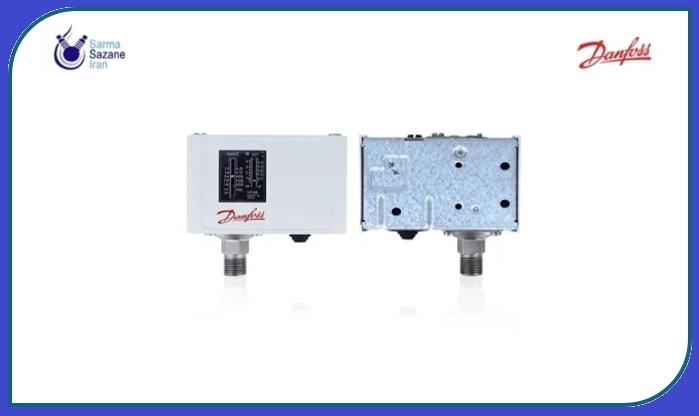

مدل KP36
پرشر سوئیچ KP36 در کاربردهایی که نیاز به کنترل دقیقتر فشار وجود دارد، عملکرد بسیار مناسبی ارائه میدهد. این مدل در برخی سیستمهای تخصصی تبرید و تجهیزات صنعتی به کار گرفته میشود و به دلیل پایداری عملکرد مورد توجه بسیاری از متخصصان قرار دارد.
اویل پرشر سوئیچ MP55
اویل پرشر سوئیچ MP55 یکی از مهمترین تجهیزات حفاظتی کمپرسورهای تبریدی است. برخلاف مدلهای معمولی که فشار مدار را کنترل میکنند، این تجهیز اختلاف فشار روغن را زیر نظر دارد. در صورت افت فشار روغن و ایجاد خطر برای کمپرسور، MP55 وارد عمل شده و از بروز خسارتهای سنگین جلوگیری میکند. به همین دلیل استفاده از این تجهیز در بسیاری از سیستمهای تبرید صنعتی ضروری است.
تفاوت پرشر سوئیچ مکانیکی و الکترونیکی
امروزه این قطعات در دو گروه اصلی مکانیکی و الکترونیکی تولید میشوند. مدلهای مکانیکی به دلیل ساختار ساده، قیمت مناسب و قابلیت اطمینان بالا همچنان در بسیاری از پروژههای تبریدی مورد استفاده قرار میگیرند. این تجهیزات برای بیشتر کاربردهای متداول عملکرد کاملاً رضایتبخشی دارند و تعمیر و نگهداری آنها نیز نسبتاً ساده است.
در مقابل، مدلهای الکترونیکی دقت بیشتری ارائه میدهند و امکانات پیشرفتهتری در اختیار کاربر قرار میدهند. برخی از این مدلها دارای نمایشگر دیجیتال، خروجی آنالوگ و قابلیت اتصال به سیستمهای کنترل صنعتی هستند. هرچند قیمت آنها معمولاً بیشتر است، اما در پروژههایی که نیاز به کنترل دقیق و مانیتورینگ پیشرفته وجود دارد، انتخاب مناسبی محسوب میشوند.
جمعبندی
اکنون که میدانیم پرشر سوئیچ چیست، بهتر میتوان اهمیت آن را در سیستمهای تبرید و تجهیزات صنعتی درک کرد. این قطعه اگرچه در مقایسه با تجهیزاتی مانند کمپرسور یا کندانسور کوچک به نظر میرسد، اما نقش بسیار مهمی در ایمنی، حفاظت و افزایش طول عمر سیستم ایفا میکند. کنترل فشار، جلوگیری از بروز شرایط خطرناک و محافظت از تجهیزات گرانقیمت تنها بخشی از وظایف این تجهیز است.
انتخاب صحیح پرشر سوئیچ باید بر اساس محدوده فشار، نوع سیال، شرایط محیطی و نیازهای پروژه انجام شود. همچنین استفاده از برندهای معتبر و مدلهای شناختهشده میتواند ریسک خرابی سیستم را به میزان قابل توجهی کاهش دهد. اگر برای انتخاب پرشر سوئیچهای مناسب سردخانه، چیلر یا سیستم تبرید خود نیاز به راهنمایی دارید، بهتر است پیش از خرید از مشاوره کارشناسان فنی بهرهمند شوید تا مناسبترین گزینه را انتخاب کنید.
برای انتخاب پرشر سوئیچ مناسب نیاز به راهنمایی دارید؟
انتخاب پرشر سوئیچ مناسب تأثیر مستقیمی بر عملکرد و ایمنی سیستم تبرید دارد. کارشناسان سرماسازان ایران آمادهاند تا با بررسی شرایط پروژه، بهترین مدل را به شما پیشنهاد دهند و اطلاعات فنی مورد نیاز را در اختیارتان قرار دهند.
سوالات متداول (FAQs)
پرشر سوئیچ یا سوئیچ فشار تجهیزی است که فشار سیال یا گاز را کنترل کرده و در فشارهای از پیش تعیینشده فرمان قطع یا وصل مدار الکتریکی را صادر میکند.
این تجهیز از کمپرسور و سایر اجزای سیستم در برابر افزایش یا کاهش غیرمجاز فشار محافظت میکند و نقش مهمی در افزایش ایمنی و پایداری عملکرد سیستم دارد.
مدل فشار بالا برای جلوگیری از افزایش بیش از حد فشار و فشار پایین برای جلوگیری از افت غیرمجاز فشار در سیستم استفاده میشود.
این تجهیز اختلاف فشار روغن کمپرسور را کنترل میکند و در صورت کاهش فشار روغن، از آسیب دیدن کمپرسور جلوگیری میکند
محدوده فشار کاری، نوع سیال، شرایط محیطی، نوع اتصال، دقت عملکرد و کیفیت ساخت از مهمترین معیارهای انتخاب آن هستند.
