کندانسور سردخانه چیست؟ شناخت عملکرد، اجزا و راهنمای انتخاب حرفهای
کندانسور سردخانه یکی از اجزای حیاتی در سیکل تبرید تراکمی است که وظیفه آن دفع حرارت از مبرد و تبدیل حالت گاز به مایع میباشد. زمانی که مبرد از کمپرسور خارج میشود، در حالت گازی و دمای بالا قرار دارد؛ اما برای تداوم چرخه تبرید لازم است این مبرد خنک شده و دوباره به مایع تبدیل شود تا در مرحله بعدی، از طریق شیر انبساط وارد اواپراتور گردد. این وظیفه اساسی بر عهده این قطعه مهم است که بهنوعی قلب بخش خنککننده سیستم محسوب میشود.
در واقع کندانسور سردخانه قطعهای از مجموعه چیلر است که بین کمپرسور و شیر انبساط قرار گرفته و با استفاده از هوا یا آب، دمای مبرد را پایین میآورد تا عمل تقطیر انجام شود. در نتیجه حرارت گرفتهشده از داخل سردخانه توسط کمپرسور به کندانسور منتقل شده و در فضای بیرون دفع میگردد. این فرآیند باعث میشود سیستم بتواند به طور پیوسته و پایدار سرمای لازم را در محفظه سردخانه تأمین کند.
نقش کندانسور در سیکل تبرید و اهمیت عملکرد دقیق آن
در هر سیستم تبرید، سه بخش اصلی وجود دارد: کمپرسور، کندانسور و اواپراتور. اگر عملکرد کندانسور مختل شود، سیکل تبرید دچار فشار غیرعادی شده و راندمان کل سیستم کاهش مییابد. در مرحله کندانسور، تبادل گرما میان گاز داغ خروجی از کمپرسور و سیال خنککننده (آب یا هوا) صورت میگیرد. نتیجه این تبادل حرارتی، تبدیل مبرد به مایع و آماده شدن آن برای ورود به مرحله انبساط است.
به لحاظ ترمودینامیکی، تغییر فاز مبرد در کندانسور سردخانه تابع اختلاف دمای بین دمای تقطیر و دمای هوای ورودی است که با نماد ΔTc نشان داده میشود. این اختلاف دما یا همان «دلتا تی کندانسور» بسته به شرایط اقلیمی متفاوت است و طراحی کندانسور باید بر مبنای آن انجام شود. در مناطق گرمسیری معمولاً ΔTc بین 5 تا 8 درجه سانتیگراد است، در مناطق معتدل بین 10 تا 12 درجه، و در نواحی سردسیر گاهی تا 15 درجه افزایش مییابد.
طراحان سردخانه هنگام انتخاب کندانسور سردخانه باید توجه داشته باشند که حجم حرارت دفعی نهتنها شامل گرمای حاصل از مبرد، بلکه شامل توان الکتریکی مصرفی کمپرسور سردخانه نیز هست؛ زیرا بخشی از این انرژی به صورت حرارت در سیستم ظاهر میشود و کندانسور مسئول خارج کردن آن خواهد بود.
اجزای کندانسور سردخانه و ارتباط سیستمی آن با چیلر
کندانسور بخشی از مجموعه چیلر است که معمولاً در بیرون از محفظه سردخانه نصب میشود و با لولهکشی به واحد داخلی (اواپراتور سردخانه) متصل است. این اتصال اجازه میدهد گردش مبرد در مسیر بسته صورت گیرد تا تبادل کامل حرارت انجام شود.
اجزای اصلی کندانسور شامل کویلهای مسی یا آلومینیومی، پرههای انتقال حرارت، فن یا پمپ آب، و بدنه فلزی شاسی است. در سیستمهای هوا خنک، فنها جریان هوای تازه را از محیط به درون کندانسور هدایت کرده و پس از خنکسازی مبرد، هوای گرم را به خارج تخلیه میکنند. در مقابل، در کندانسورهای آب خنک از جریان آب سرد برای انتقال حرارت استفاده میشود و به همین دلیل معمولاً به برج خنککننده متصل هستند.
در انتخاب محل نصب کندانسور سردخانه باید به چند اصل حیاتی توجه کرد: فضای بالای آن باید باز باشد تا هوای گرم خروجی بتواند آزادانه تخلیه گردد، همچنین مسیر ورود هوا نباید در معرض گردش هوای گرم ناشی از خروج فنها قرار گیرد؛ زیرا این امر موجب افزایش فشار و کاهش راندمان خواهد شد. در فصلهای سرد مانند پاییز و زمستان، باید از وزش مستقیم باد در مسیر فنها جلوگیری شود تا فشار دینامیکی هوای ورودی دچار اختلال نگردد.
انواع کندانسور و ویژگیهای مهندسی هر نوع
انواع کندانسور سردخانه را میتوان بر اساس نوع خنکسازی به دو گروه عمده تقسیم کرد: کندانسور هوا خنک و کندانسور آب خنک.

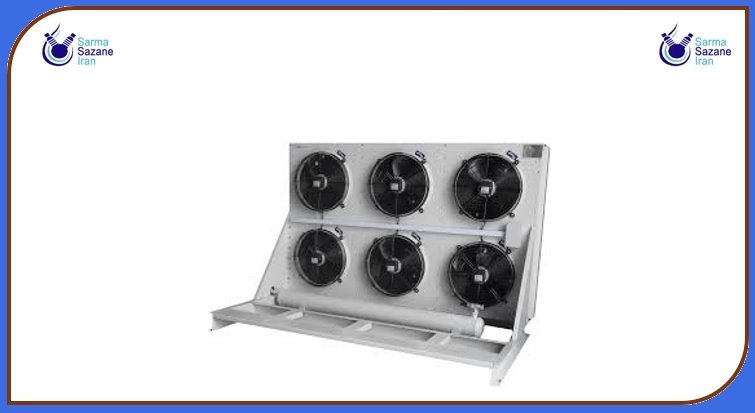

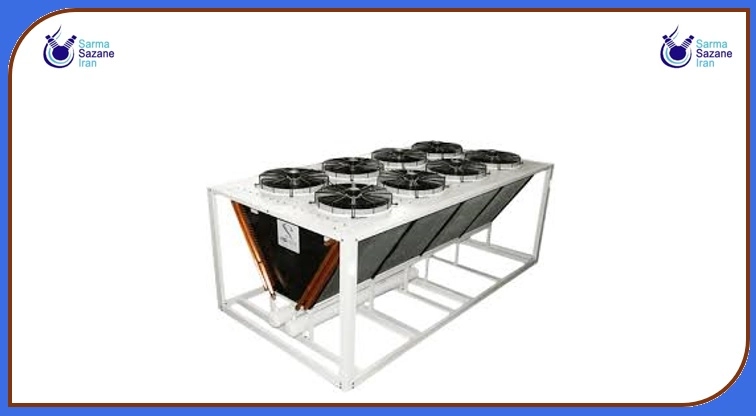

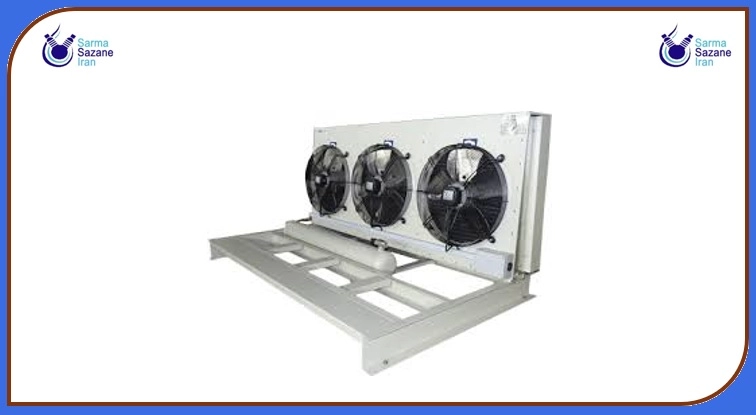

کندانسور هوا خنک، رایجترین نوع در چیلرهای سردخانهای است، زیرا نصب سادهتر و نگهداری کم هزینهتری دارد. این نوع کندانسور معمولاً در مدلهای عمودی، افقی یا V شکل طراحی میشود و با جریان مستقیم هوا از طریق فنها مبرد را خنک میکند. استفاده از کندانسور هوا خنک باعث حذف نیاز به برج خنککننده شده و مناسب برای مناطق با رطوبت پایین و فضای باز است.
در مقابل، کندانسور آب خنک از نوع پوسته و لوله (Shell & Tube) بوده و ساختار کامپکتتری دارد. در این مدل، مبرد از درون لولهها عبور کرده و آب سرد درون پوسته جریان دارد تا حرارت را جذب کند. راندمان حرارتی این نوع بالاتر بوده اما نیاز به سیستم مدیریت آب و برج خنککننده دارد. انتخاب بین کندانسور آب خنک و هوا خنک به شرایط محیطی، نوع کاربرد، و ظرفیت برودتی مورد نیاز بستگی دارد.
در چیلرهای بزرگ صنعتی معمولاً از کندانسورهای آب خنک استفاده میشود زیرا انتقال حرارت در حجمهای بالا کارآمدتر است. در مقابل، کندانسور هوا خنک برای سردخانههای متوسط یا مناطقی که تأمین آب سختتر است گزینه مناسبتری محسوب میشود.
معیارهای انتخاب کندانسور مناسب
در طراحی و انتخاب کندانسور سردخانه، پارامترهای مختلفی مثل دمای تقطیر، اختلاف دما، بار برودتی و ضریب انتقال حرارت متریال کویلها باید لحاظ گردد. این محاسبات بهویژه زمانی اهمیت دارد که ظرفیت کمپرسور و شرایط کاری سردخانه مشخص باشد. در چنین حالتی، مهندس طراح باید توان حرارتی کمپرسور را نیز در محاسبات قرار دهد تا از انتخاب کندانسور کوچک یا پر فشار جلوگیری شود.
نکته فنی دیگر مربوط به میزان سابکولینگ یا خنکسازی زیر نقطه تقطیر است که معمولاً بین ۴ تا ۷ درجه سانتیگراد در کندانسورهای صنعتی متداول است. این مقدار باعث افزایش بازدهی سیکل سردخانه و بهبود عملکرد شیر انبساط میشود.
اهمیت طراحی دقیق کندانسور سردخانه در این است که کوچکترین خطا در برآورد دمای تقطیر یا بار حرارتی میتواند موجب افزایش مصرف انرژی، نابسامانی فشار مبرد و کاهش عمر کمپرسور گردد. بنابراین باید در مرحله انتخاب کندانسور، علاوه بر مشاوره فنی، به شرایط دمایی منطقه، نوع مبرد، و سطح تبادل حرارت مورد نیاز توجه کامل شود.
فرمولهای انتخاب کندانسور
Qc = Qe + Qw
Qc: بار برودتی کندانسور؛ Qe: بار برودتی اواپراتور؛ Qw: مصرف برق کمپرسور
Δtc = tc – ta
ta: بر اساس گرمترین روز سال؛ tc: دمای کندانسور؛ Δtc: که بر اساس مناطق تقسیم میشود
مناطق سردسیر: 15 یا 12 =Δtc؛ مناطق معتدل: 8 یا 10 = Δtc؛ مناطق خیلی گرم: 5 یا 6 = Δtc
جمعبندی و نقش کندانسور در پایداری سیستم تبرید
هر کندانسور سردخانه نهتنها مبدل حرارتی ساده نیست، بلکه عنصر کنترلکننده تعادل دمایی کل سیکل است. بدون عملکرد صحیح کندانسور، مبرد نمیتواند تقطیر شود و در نتیجه چرخه تبرید متوقف خواهد شد. نقش این قطعه در دفع حرارت، تضمین راندمان و حفظ فشار پایدار سیستم غیرقابل چشمپوشی است. شناخت دقیق اجزا، عملکرد، انواع و نحوه انتخاب کندانسور برای هر مهندس برودتی و طراح تأسیسات صنعتی ضروری است.
برای درک کامل رابطه بین کندانسور سردخانه و سایر اجزای سیکل تبرید، توصیه میشود به مقاله مرتبط [اواپراتور سردخانه چیست؟] مراجعه کنید که عملکرد بخش خنککننده داخلی سیستم را تشریح میکند. همچنین برای بررسی جزئیات طراحی سیکل تبرید و محاسبات ظرفیت برودتی میتوانید در صفحه [طراحی و اجرای سردخانه صنعتی] اطلاعات بیشتری بیابید.
برای انتخاب کندانسور مناسب سردخانهتان، تصمیم اشتباه هزینهبر است.
با مشاوره مستقیم از کارشناسان طراحی تبرید، راندمان تجهیزات خود را بهینه کنید و مطمئن شوید کندانسور شما دقیقاً با شرایط اقلیمی محل کارتان سازگار است.
سؤالات متداول (FAQ) در مورد کندانسور سردخانه
کندانسور در خارج از سردخانه نصب میشود و وظیفه دفع حرارت و تقطیر مبرد را دارد، در حالی که اواپراتور داخل سردخانه قرار گرفته و سرمایش محیط را انجام میدهد. یکی گرما را بیرون میریزد و دیگری سرما را تولید میکند.
بله، هر مبرد دمای تقطیر و فشار کاری خاصی دارد. انتخاب کندانسور باید بر اساس نوع مبرد و ظرفیت کمپرسور انجام شود تا انتقال حرارت بهینه باشد.
در مناطق گرمسیر معمولاً کندانسورهای هوا خنک با فنهای بزرگتر یا کندانسورهای آب خنک که به برج خنککننده مجهز هستند عملکرد بهتری دارند.
بسته به شرایط کاری، معمولاً هر ۶ ماه باید فنها و کویلهای کندانسور تمیز شوند تا راندمان حرارتی حفظ گردد. در محیطهای دارای گرد و غبار یا رطوبت بالا، دوره سرویس کوتاهتر توصیه میشود.
خیر، اگر اختلاف دمای تقطیر بیشازحد زیاد شود، فشار سیستم بالا میرود و راندمان کلی کاهش مییابد. حد بهینه دلتا تی باید بر اساس شرایط محیطی و ظرفیت دستگاه تعیین گردد.
