گاز R22 چیست؟ راهنمای کامل مشخصات، کاربرد، مزایا، معایب و جایگزین‌ها

گاز R22 چیست

اگر چند سالی در حوزه تبرید، سردخانه یا تهویه مطبوع فعالیت کرده باشید، احتمالاً نام گاز  R22را بارها شنیده‌اید. این مبرد سال‌ها یکی از پرکاربردترین گازهای صنعت برودت بود و در میلیون‌ها دستگاه سرمایشی از جمله کولرهای گازی، چیلرها، سردخانه‌ها و تجهیزات تبرید صنعتی مورد استفاده قرار گرفت. راندمان مناسب، پایداری شیمیایی و سازگاری با بسیاری از کمپرسورها باعث شد این مبرد برای مدت طولانی به یکی از استانداردهای صنعت تبدیل شود.

با این حال، پیشرفت فناوری و افزایش نگرانی‌های زیست‌محیطی باعث شد استفاده از این مبرد در بسیاری از کشورها محدود شود و به تدریج جای خود را به نسل جدید گازهای مبرد بدهد. با وجود این تغییرات، هنوز هم تعداد بسیار زیادی از سیستم‌های برودتی در ایران و بسیاری از کشورهای دیگر با گاز کمپرسور R22 کار می‌کنند و شناخت ویژگی‌ها، مزایا، محدودیت‌ها و روش صحیح استفاده از آن اهمیت زیادی دارد.

در این مقاله به طور کامل بررسی می‌کنیم که گاز R22 چیست، چگونه در سیکل تبرید عمل می‌کند، چه مشخصاتی دارد، چه تفاوتی با مبردهای جدید دارد و هنگام انتخاب یا جایگزینی آن باید به چه نکاتی توجه کرد.

گاز R22 چیست؟

این مدل گاز کمپرسور که با نام کلرودی‌فلورومتان (CHClF₂) نیز شناخته می‌شود، یکی از مبردهای خانواده  HCFC است که سال‌ها به عنوان استاندارد سیستم‌های تبرید و تهویه مطبوع مورد استفاده قرار می‌گرفت. این گاز با جذب گرما در اواپراتور و دفع آن در کندانسور، امکان ایجاد سرمایش را فراهم می‌کند و نقش اصلی را در چرخه تبرید تراکمی بر عهده دارد.

از نظر عملکرد، R22  دارای ظرفیت سرمایشی مناسب، انتقال حرارت مطلوب و پایداری شیمیایی بالاست. به همین دلیل در گذشته تقریباً تمام تولیدکنندگان بزرگ تجهیزات سرمایشی، محصولات خود را بر پایه این مبرد طراحی می‌کردند.

با وجود مزایای متعدد، وجود عنصر کلر در ساختار این مبرد باعث می‌شود در صورت رها شدن در جو، به لایه ازن آسیب برساند. به همین دلیل مطابق توافق‌نامه‌های بین‌المللی، تولید و مصرف آن در بسیاری از کشورها محدود یا متوقف شده است و امروزه بیشتر در سیستم‌های قدیمی یا بازار خدمات پس از فروش مورد استفاده قرار می‌گیرد.

با این حال، هنوز هزاران سردخانه، چیلر و کولر گازی در ایران با این مبرد کار می‌کنند و به همین دلیل آشنایی با مشخصات و نحوه استفاده صحیح از آن همچنان اهمیت زیادی دارد.

همچنین بخوانید: گاز کمپرسور چیست؟

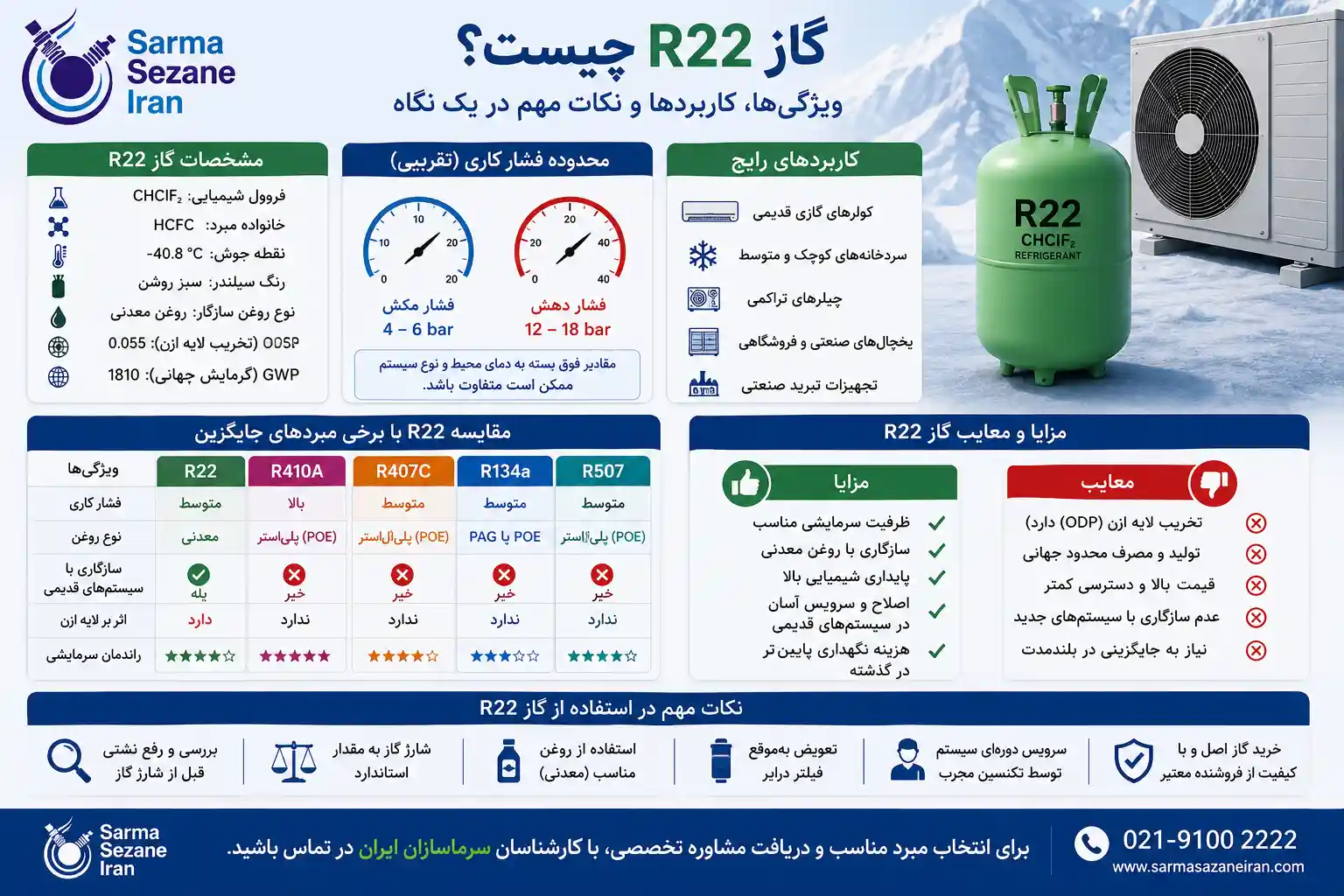

گاز R22 چیست؟
گاز R22 چیست؟

مشخصات فنی گاز R22

برای انتخاب صحیح هر مبرد، شناخت مشخصات فنی آن ضروری است. بسیاری از مشکلاتی که در عملکرد سیستم‌های برودتی مشاهده می‌شود، به دلیل استفاده از مبرد نامناسب یا عدم توجه به ویژگی‌های فنی آن است.

مهم‌ترین مشخصات مبرد R22 عبارت‌اند از:

ویژگی

مقدار

نام شیمیایی

Chlorodifluoromethane

فرمول شیمیایی

CHClF₂

خانواده مبرد

HCFC

رنگ سیلندر

سبز روشن

نوع روغن سازگار

روغن معدنی (Mineral Oil) و آلکیل بنزن

نقطه جوش

حدود 40.8- درجه سانتی‌گراد

کاربرد اصلی

کولر گازی، چیلر، سردخانه، تجهیزات تبرید

وضعیت زیست‌محیطی

دارای اثر تخریب لایه ازن

نکته مهم این است که انتخاب مبرد تنها بر اساس نام آن انجام نمی‌شود. ظرفیت سیستم، نوع کمپرسور، فشار طراحی، روغن مورد استفاده و شرایط بهره‌برداری نیز باید همگی با مشخصات مبرد سازگار باشند.

R22 چگونه در سیکل تبرید عمل می‌کند؟

عملکرد گاز  R22 تفاوتی با سایر مبردهای مورد استفاده در سیکل تبرید تراکمی ندارد. این مبرد به طور مداوم بین چهار تجهیز اصلی سیستم شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور در گردش است و در هر مرحله، بخشی از گرما را جذب یا دفع می‌کند.

ابتدا بخار کم‌فشار R22 وارد کمپرسور می‌شود. کمپرسور با متراکم کردن مبرد، فشار و دمای آن را افزایش می‌دهد. سپس مبرد داغ وارد کندانسور شده و گرمای خود را به محیط منتقل می‌کند و به مایع تبدیل می‌شود. این مایع پس از عبور از شیر انبساط، افت فشار شدیدی را تجربه می‌کند و با دمای پایین وارد اواپراتور می‌شود. در اواپراتور، مبرد گرمای محیط را جذب کرده و دوباره به بخار تبدیل می‌شود تا این چرخه بار دیگر تکرار گردد.

در واقع، آنچه باعث ایجاد سرمایش می‌شود، جذب گرما توسط مبرد در اواپراتور است، نه تولید مستقیم سرما. به همین دلیل کیفیت مبرد، سلامت کمپرسور و عملکرد صحیح سایر اجزای مدار، همگی بر راندمان نهایی سیستم تأثیر مستقیم دارند.

پیشنهاد مطالعۀ بیشتر: اجزای اصلی سیستم سرمایش

کاربردهای گاز کمپرسور R22

اگرچه امروزه استفاده از مبردهای جدید در حال گسترش است، اما گاز  R22همچنان در بسیاری از تجهیزات برودتی قدیمی فعال است و در برخی بازارها نیز برای تعمیر و نگهداری این سیستم‌ها عرضه می‌شود.

یکی از رایج‌ترین کاربردهای این مبرد، کولرهای گازی نسل قدیمی است. بسیاری از اسپلیت‌ها و سیستم‌های تهویه مطبوع که بیش از چند سال از عمر آن‌ها می‌گذرد، همچنان بر پایه R22 طراحی شده‌اند و استفاده از مبردی غیر از آن بدون انجام تغییرات اساسی در سیستم امکان‌پذیر نیست.

در بسیاری از سردخانه‌های کوچک و متوسط نیز این مبرد سال‌ها به عنوان گاز اصلی مورد استفاده قرار گرفته است. علاوه بر این، برخی چیلرهای تراکمی، یخچال‌های صنعتی، تجهیزات فروشگاهی و دستگاه‌های تولید سرمای تجاری نیز از R22 بهره می‌برند.

البته در سیستم‌های جدید، به دلیل قوانین زیست‌محیطی و توسعه مبردهای جایگزین، استفاده از این گاز بسیار کمتر از گذشته شده است و معمولاً مبردهایی مانند R410A، R407C و R134a جای آن را گرفته‌اند.

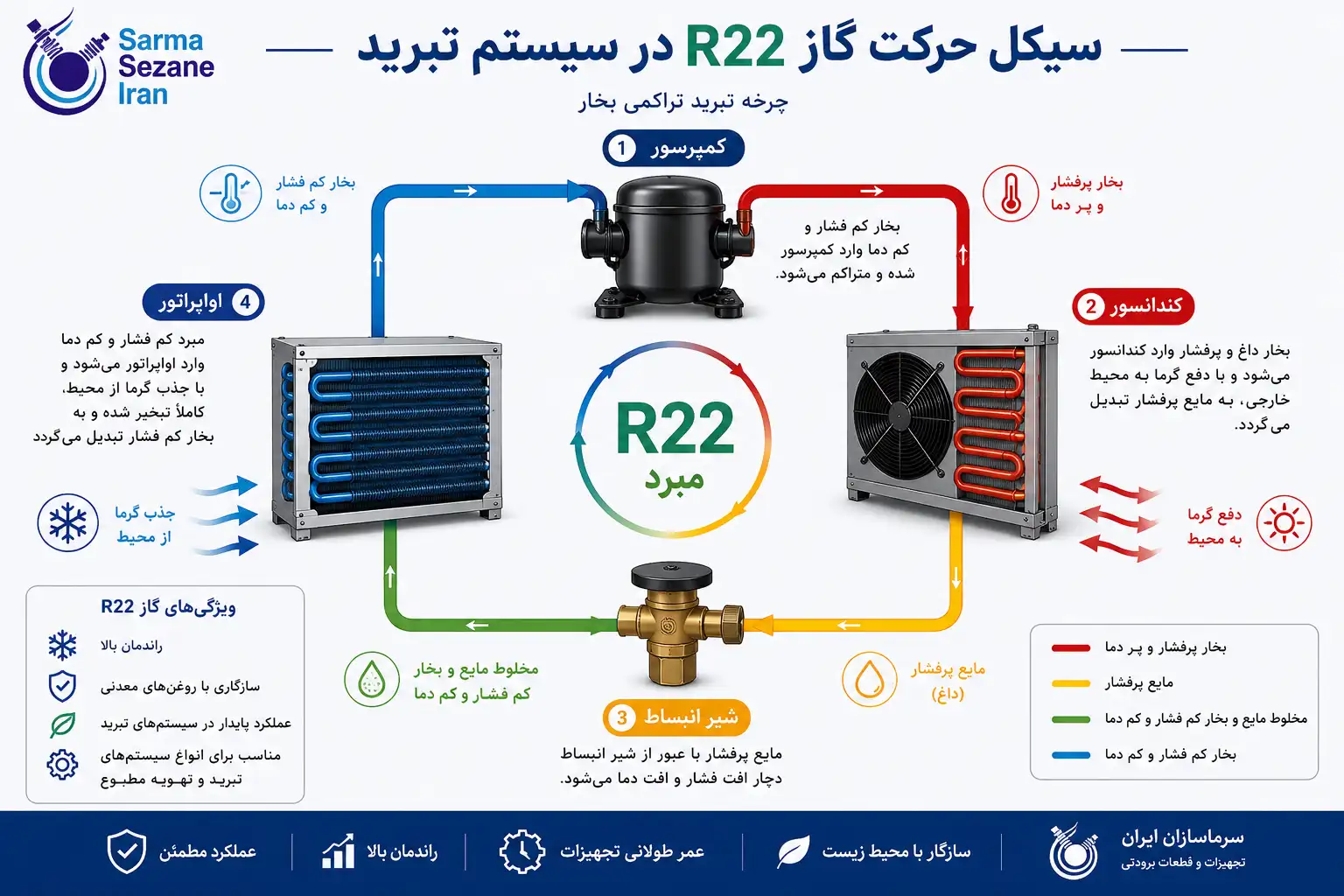

سیکل حرکت گاز R22در سیستم تبرید
سیکل حرکت گاز R22در سیستم تبرید

مزایای گاز R22

دلیل محبوبیت مبرد R22 تنها به سابقه طولانی آن محدود نمی‌شود. این مبرد سال‌ها به دلیل عملکرد پایدار، راندمان مناسب و سازگاری با طیف وسیعی از تجهیزات سرمایشی، یکی از انتخاب‌های اصلی مهندسان و تکنسین‌های صنعت تبرید بود. هرچند امروزه استفاده از آن محدود شده است، اما هنوز هم در بسیاری از سیستم‌های موجود عملکرد قابل قبولی ارائه می‌دهد.

یکی از مهم‌ترین مزایای این مبرد، ظرفیت سرمایشی مناسب آن است. R22 می‌تواند در شرایط کاری مختلف، گرما را با راندمان خوبی جذب و دفع کند و همین موضوع باعث شده بود در کولرهای گازی، سردخانه‌ها و چیلرها عملکرد قابل اعتمادی داشته باشد.

از دیگر مزایای این مبرد می‌توان به پایداری شیمیایی بالا اشاره کرد. در صورت استفاده صحیح و رعایت اصول نگهداری، این گاز در مدار تبرید تجزیه نمی‌شود و خواص خود را برای مدت طولانی حفظ می‌کند. همچنین با روغن‌های معدنی سازگار است؛ روغن‌هایی که هزینه کمتری نسبت به روغن‌های مصنوعی دارند و در بسیاری از سیستم‌های قدیمی به راحتی در دسترس هستند.

از نظر تعمیر و نگهداری نیز بسیاری از تکنسین‌های باسابقه با ویژگی‌های این مبرد آشنایی کامل دارند و همین موضوع سرویس تجهیزات قدیمی را ساده‌تر می‌کند.

معایب گاز R22

در کنار مزایای فراوان، R22 محدودیت‌هایی نیز دارد که باعث شد به تدریج جای خود را به نسل جدید مبردها بدهد.

مهم‌ترین ایراد این مبرد، تأثیر آن بر لایه ازن است. وجود عنصر کلر در ساختار شیمیایی R22 باعث می‌شود در صورت نشت به اتمسفر، بخشی از لایه محافظ زمین را تخریب کند. به همین دلیل مطابق پروتکل مونترال، تولید و مصرف این گاز در بسیاری از کشورها محدود یا متوقف شده است.

دومین نکته، افزایش قیمت و کاهش دسترسی به این مبرد است. با کاهش تولید جهانی، هزینه تأمین R22 نسبت به گذشته افزایش یافته و در بسیاری از پروژه‌های جدید، استفاده از آن از نظر اقتصادی نیز توجیهی ندارد.

همچنین نباید فراموش کرد که تجهیزات طراحی‌شده برای مبردهای جدید، معمولاً با R22 سازگار نیستند و بالعکس. بنابراین جایگزینی این گاز بدون بررسی مشخصات فنی سیستم می‌تواند باعث کاهش راندمان یا آسیب به کمپرسور شود.

چرا تولید R22 متوقف شد؟

دلیل اصلی توقف تولید گاز R22، اثر آن بر تخریب لایه ازن است. این مبرد در گروه HCFC قرار می‌گیرد و دارای شاخص تخریب لایه ازن (ODP) است. به همین دلیل کشورهای مختلف طبق برنامه زمان‌بندی‌شده پروتکل مونترال، تولید و مصرف آن را به تدریج کاهش داده‌اند.

این موضوع به معنای ممنوعیت استفاده از تمام سیستم‌های دارای R22 نیست. بسیاری از تجهیزات قدیمی همچنان با این مبرد کار می‌کنند، اما در پروژه‌های جدید معمولاً از مبردهایی استفاده می‌شود که اثر مخرب کمتری بر محیط زیست دارند.

به همین دلیل هنگام تعمیر یا نوسازی تجهیزات قدیمی، بررسی امکان استفاده از مبردهای جایگزین اهمیت زیادی دارد.

بهترین جایگزین‌های گاز کمپرسور R22

با محدود شدن استفاده از گاز R22، تولیدکنندگان مبرد گزینه‌های متعددی را برای جایگزینی آن معرفی کردند. البته هیچ مبردی دقیقاً مشابه R22 نیست و انتخاب جایگزین مناسب باید بر اساس طراحی سیستم، نوع کمپرسور و روغن کمپرسور مورد استفاده انجام شود.

یکی از شناخته‌شده‌ترین جایگزین‌ها گاز R407C است. این مبرد در بسیاری از سیستم‌های تهویه مطبوع به عنوان جایگزین مستقیم R22 استفاده می‌شود و از نظر ظرفیت سرمایشی عملکرد مناسبی دارد.

در تجهیزات جدیدتر، گاز R410A نیز بسیار رایج است. این مبرد فشار کاری بالاتری نسبت به R22 دارد و تنها در سیستم‌هایی قابل استفاده است که از ابتدا برای آن طراحی شده باشند.

برای برخی کاربردهای تبرید نیز از گاز R134a یا گاز R507 استفاده می‌شود که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند.

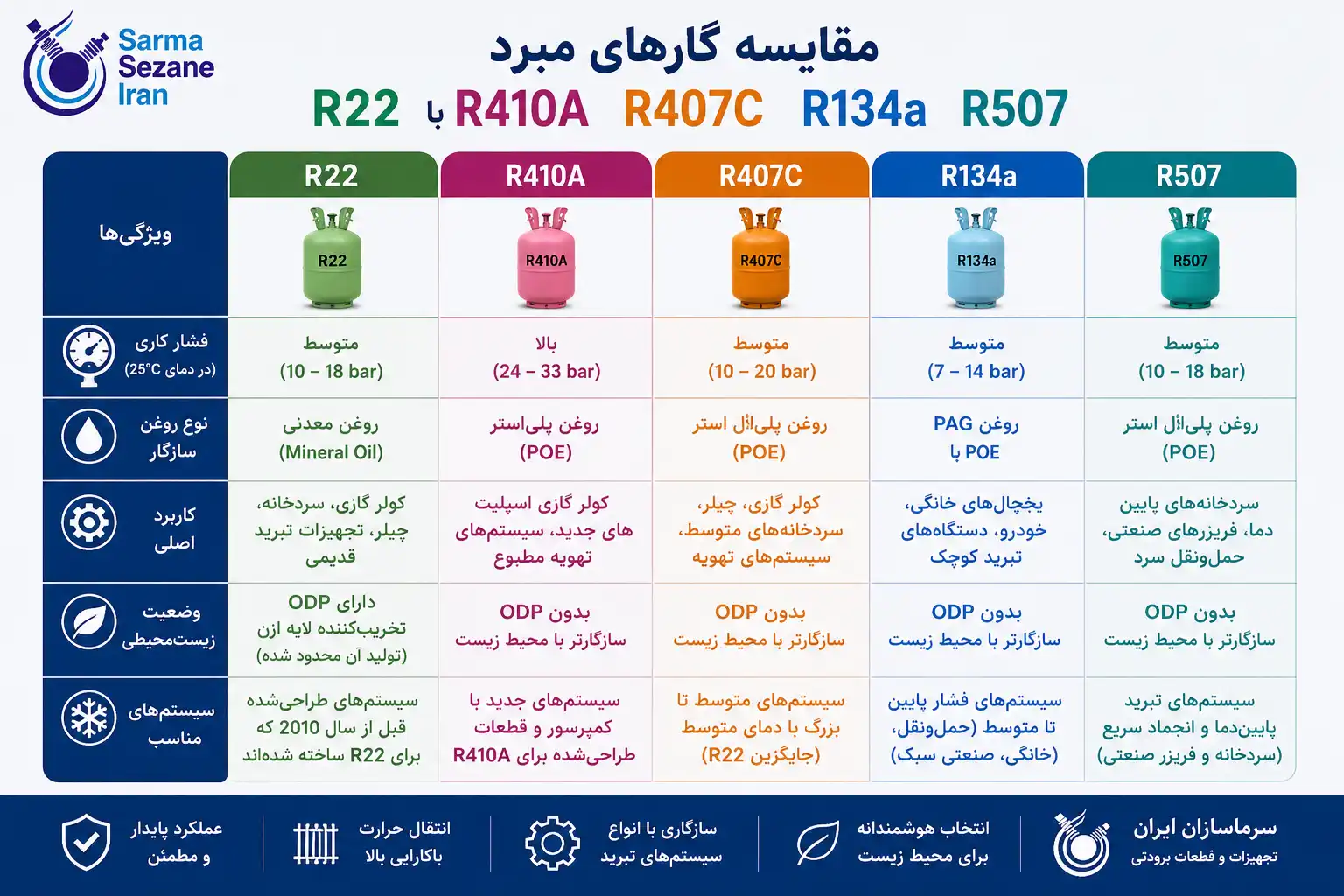

مقایسه گاز R22با R410A ، R407C، R134a و R507
مقایسه گاز R22 با R410A ، R407C، R134a و R507

تفاوت گاز R22 با R410A

بسیاری از کاربران تصور می‌کنند که می‌توان به سادگی R22 را با R410A جایگزین کرد، در حالی که این تصور نادرست است.

مهم‌ترین تفاوت این دو مبرد در فشار کاری آن‌هاست. R410A با فشار بسیار بالاتری نسبت به R22 کار می‌کند و به همین دلیل کمپرسور، کندانسور، اواپراتور، لوله‌ها و سایر تجهیزات آن نیز بر اساس همین فشار طراحی شده‌اند.

از طرف دیگر، نوع روغن مصرفی این دو مبرد نیز متفاوت است. R22 معمولاً با روغن معدنی یا آلکیل بنزن استفاده می‌شود، در حالی که R410A به روغن پلی‌استر (POE) نیاز دارد.

بنابراین شارژ R410A در سیستمی که برای R22 طراحی شده، نه تنها باعث افزایش راندمان نمی‌شود، بلکه می‌تواند آسیب جدی به کمپرسور سردخانه و سایر قطعات وارد کند.

آیا می‌توان گاز R22 را با مبرد دیگری جایگزین کرد؟

پاسخ کوتاه این است: بله، اما نه بدون بررسی فنی.

تعویض مبرد تنها به تخلیه یک گاز و شارژ گاز دیگر محدود نمی‌شود. نوع روغن، ظرفیت سیستم، فشار طراحی، تنظیم شیر انبساط، سازگاری کمپرسور و حتی فیلتر درایر باید بررسی شوند.

در بسیاری از پروژه‌ها، هزینه اصلاح سیستم ممکن است از ادامه استفاده از تجهیزات موجود بیشتر باشد. به همین دلیل تصمیم‌گیری درباره جایگزینی R22 باید توسط افراد متخصص و بر اساس شرایط واقعی سیستم انجام شود.

ارتباط گاز R22 با کمپرسور

کمپرسور مهم‌ترین بخش مدار تبرید است و انتخاب مبرد باید کاملاً با مشخصات آن هماهنگ باشد. استفاده از مبرد نامناسب، فشار کاری غیرعادی ایجاد می‌کند و می‌تواند عمر کمپرسور را به شدت کاهش دهد.

در بسیاری از سیستم‌های قدیمی، کمپرسورهای پیستونی، کمپرسور اسکرال و برخی کمپرسورهای رفت و برگشتی برای کار با R22 طراحی شده‌اند. هنگام تعویض کمپرسور یا تغییر مبرد، لازم است دفترچه فنی سازنده بررسی شود.

همچنین سلامت قطعاتی مانند فیلتر درایر نیز نقش مهمی در عملکرد صحیح مدار دارای R22 دارد.

اشتباهات رایج هنگام استفاده از گاز R22

بسیاری از مشکلاتی که در سیستم‌های برودتی مشاهده می‌شود، به کیفیت گاز مربوط نیست؛ بلکه ناشی از استفاده نادرست، شارژ غیراصولی یا بی‌توجهی به شرایط عملکرد سیستم است. آشنایی با این اشتباهات می‌تواند از خرابی کمپرسور، کاهش راندمان و افزایش هزینه‌های تعمیر جلوگیری کند.

یکی از رایج‌ترین اشتباهات، ترکیب کردن گاز  R22با مبردهای دیگر است. برخی تصور می‌کنند می‌توان برای جبران کمبود گاز، مقدار کمی از مبرد دیگری را به سیستم اضافه کرد، در حالی که این کار باعث تغییر فشار کاری، کاهش راندمان و حتی آسیب به کمپرسور می‌شود.

اشتباه دیگر، شارژ بیش از حد یا کمتر از مقدار استاندارد است. کمبود مبرد باعث افزایش دمای کمپرسور و کاهش ظرفیت سرمایش می‌شود و شارژ بیش از اندازه نیز فشار مدار را افزایش داده و عملکرد کندانسور و کمپرسور را مختل می‌کند.

برخی کاربران نیز بدون بررسی نشتی، تنها گاز سیستم را دوباره شارژ می‌کنند. اگر نشتی برطرف نشود، مبرد مجدداً از مدار خارج خواهد شد و هزینه‌های تعمیر افزایش می‌یابد.

همچنین استفاده از روغن نامناسب یا تعویض مبرد بدون بررسی سازگاری روغن، یکی از مهم‌ترین دلایل خرابی کمپرسور در سیستم‌های برودتی است. هنگام تعمیر یا سرویس، نوع روغن باید دقیقاً مطابق توصیه سازنده انتخاب شود.

هنگام خرید گاز R22 به چه نکاتی توجه کنیم؟

اگرچه بسیاری از پروژه‌های جدید از مبردهای جایگزین استفاده می‌کنند، اما هنوز هم برای تعمیر و نگهداری تجهیزات قدیمی، خرید گاز کمپرسور R22 ضروری است. در چنین شرایطی بهتر است پیش از خرید، چند نکته مهم را بررسی کنید.

در مرحله اول، از اصل بودن محصول و اعتبار فروشنده اطمینان حاصل کنید. استفاده از مبردهای بی‌کیفیت یا ناخالص می‌تواند عملکرد سیستم را مختل کرده و حتی به کمپرسور آسیب برساند.

سپس سازگاری مبرد با نوع کمپرسور و روغن مصرفی سیستم را بررسی کنید. هرچند بسیاری از کمپرسورهای قدیمی برای کار با R22 طراحی شده‌اند، اما در برخی پروژه‌ها ممکن است تغییراتی در مدار انجام شده باشد که نیاز به بررسی مجدد داشته باشد.

همچنین بهتر است وضعیت فیلتر درایر، روغن کمپرسور و سایر قطعات مصرفی نیز هم‌زمان بررسی شوند. تعویض این قطعات در زمان مناسب، عمر سیستم را افزایش داده و از ایجاد آلودگی در مدار جلوگیری می‌کند.

مشاهده مشخصات و خرید گاز R22

آیا هنوز استفاده از R22 منطقی است؟

پاسخ این سؤال به شرایط سیستم بستگی دارد. اگر یک دستگاه قدیمی سال‌هاست بدون مشکل کار می‌کند و قطعات آن برای گاز R22 طراحی شده‌اند، معمولاً ادامه استفاده از همین مبرد، تا زمانی که از نظر فنی و قانونی امکان‌پذیر باشد، انتخاب منطقی‌تری است.

اما اگر قرار است سیستم جدیدی طراحی یا نصب شود، استفاده از مبردهای نسل جدید که سازگاری بیشتری با استانداردهای زیست‌محیطی دارند، تصمیم مناسب‌تری خواهد بود. این مبردها علاوه بر دسترسی بهتر، در بسیاری از تجهیزات جدید راندمان بالاتری نیز ارائه می‌دهند.

به همین دلیل پیش از هرگونه تصمیم برای تغییر مبرد یا تعویض تجهیزات، بهتر است شرایط فنی سیستم توسط افراد متخصص بررسی شود.

جمع‌بندی

گاز R22 یکی از شناخته‌شده‌ترین مبردهای صنعت تبرید است که سال‌ها در کولرهای گازی، سردخانه‌ها، چیلرها و بسیاری از تجهیزات سرمایشی مورد استفاده قرار گرفته است. اگرچه امروزه به دلیل ملاحظات زیست‌محیطی استفاده از آن کاهش یافته، اما همچنان هزاران سیستم برودتی در حال کار با این مبرد هستند و شناخت ویژگی‌های آن برای بهره‌برداری صحیح اهمیت زیادی دارد.

انتخاب مبرد مناسب تنها به نام گاز محدود نمی‌شود. نوع کمپرسور، روغن مصرفی، فشار کاری، ظرفیت سیستم و سلامت قطعاتی مانند فیلتر درایر همگی بر عملکرد نهایی تأثیر مستقیم دارند. به همین دلیل هرگونه تغییر در نوع مبرد باید با بررسی دقیق مشخصات فنی سیستم انجام شود.

اگر قصد تعمیر، سرویس یا انتخاب مبرد مناسب برای تجهیزات برودتی خود را دارید، آگاهی از تفاوت‌های R22 با مبردهای جدید می‌تواند از بروز بسیاری از مشکلات فنی و هزینه‌های اضافی جلوگیری کند.

برای انتخاب گاز مبرد مناسب به مشاوره تخصصی نیاز دارید؟

انتخاب مبرد مناسب، تنها به نوع گاز محدود نمی‌شود. ظرفیت سیستم، نوع کمپرسور، روغن مصرفی، شرایط کاری و سازگاری قطعات، همگی در عملکرد نهایی سیستم نقش دارند. اگر درباره انتخاب گاز  R22یا جایگزین مناسب آن سؤال دارید، کارشناسان شرکت سرماسازان ایران آماده‌اند تا با بررسی نیاز پروژه، بهترین راهکار را به شما پیشنهاد دهند.

پرسش‌های متداول در مورد گاز R22

گاز R22 چیست؟

R22 یک مبرد از خانواده HCFC است که سال‌ها در سیستم‌های تهویه مطبوع، سردخانه‌ها و تجهیزات تبرید مورد استفاده قرار گرفته و وظیفه انتقال گرما در سیکل تبرید را بر عهده دارد.

آیا استفاده از گاز کمپرسور R22 ممنوع شده است؟

تولید و مصرف این مبرد در بسیاری از کشورها به دلیل اثر آن بر لایه ازن محدود یا متوقف شده است، اما بسیاری از تجهیزات قدیمی همچنان با R22 کار می‌کنند و برای سرویس آن‌ها از این مبرد استفاده می‌شود.

بهترین جایگزین این مبرد چیست؟

بسته به نوع سیستم، مبردهایی مانند R407C، R410A، R134a  و R507  می‌توانند جایگزین مناسبی باشند، اما انتخاب نهایی باید بر اساس طراحی سیستم انجام شود.

آیا می‌توان R410A را به جای R22 شارژ کرد؟

خیر. این دو مبرد فشار کاری، نوع روغن و مشخصات فنی متفاوتی دارند و جایگزینی آن‌ها بدون تغییرات اساسی در سیستم توصیه نمی‌شود.

گاز R22 با چه روغنی سازگار است؟

در بیشتر سیستم‌ها، R22  با روغن معدنی (Mineral Oil) یا آلکیل‌بنزن (Alkylbenzene) استفاده می‌شود، اما برای اطمینان باید مشخصات سازنده کمپرسور بررسی شود.

R22 بیشتر در چه تجهیزاتی استفاده می‌شود؟

این مبرد در بسیاری از کولرهای گازی قدیمی، سردخانه‌ها، چیلرها، یخچال‌های صنعتی و سیستم‌های تبرید تجاری مورد استفاده قرار گرفته است.
