طرز کار کمپرسور اسکرال
کمپرسور اسکرال امروزه یکی از پرکاربردترین انواع کمپرسور در سیستمهای تهویه مطبوع، سردخانهها، چیلرها و تجهیزات تبرید است. دلیل محبوبیت این فناوری را میتوان در راندمان بالا، صدای کم، مصرف انرژی مناسب و عملکرد نرم آن جستجو کرد. بسیاری از سازندگان بزرگ دنیا، از جمله کوپلند، سالهاست که از فناوری اسکرال در تولید کمپرسورهای خود استفاده میکنند و همین موضوع باعث شده است که این نوع کمپرسور به یکی از انتخابهای اصلی مهندسان تأسیسات و فعالان صنعت تبرید تبدیل شود.
با وجود استفاده گسترده از این تجهیزات، هنوز بسیاری از کاربران و حتی برخی از تکنسینها دقیقاً نمیدانند طرز کار کمپرسور اسکرال چگونه است و چه تفاوتی با کمپرسورهای پیستونی یا روتاری دارد. شناخت نحوه عملکرد این کمپرسورها علاوه بر افزایش دانش فنی، هنگام انتخاب، نصب، عیبیابی و نگهداری سیستم نیز اهمیت زیادی دارد.
در این مقاله به زبان ساده اما کاملاً تخصصی، ساختمان کمپرسور اسکرال، نحوه فشرده شدن مبرد، مزایا، معایب، کاربردها و تفاوت آن با سایر کمپرسورها را بررسی میکنیم. همچنین در ادامه با کمپرسور اسکرال کوپلند و کمپرسور اسکرال کوپلند سری ZR نیز آشنا خواهید شد تا در صورت نیاز بتوانید مدل مناسب پروژه خود را انتخاب کنید.
کمپرسور اسکرال چیست؟
کمپرسور اسکرال یکی از انواع کمپرسورهای جابجایی مثبت است که عمل متراکم کردن مبرد را بدون استفاده از پیستون انجام میدهد. برخلاف کمپرسورهای پیستونی که از حرکت رفت و برگشتی پیستون برای افزایش فشار گاز استفاده میکنند، در کمپرسور اسکرال دو مارپیچ فلزی با طراحی دقیق وظیفه فشردهسازی مبرد را بر عهده دارند.
یکی از این مارپیچها ثابت است و مارپیچ دیگر با حرکت مداری (Orbiting) به دور آن میچرخد. این حرکت باعث ایجاد حفرههایی با حجم متغیر میشود که گاز مبرد را از قسمت بیرونی به سمت مرکز هدایت کرده و به تدریج متراکم میکند. در نهایت، مبرد با فشار و دمای بالاتر از مرکز کمپرسور خارج شده و وارد کندانسور میشود.
همین طراحی هوشمندانه باعث شده است که کمپرسورهای اسکرال نسبت به بسیاری از مدلهای دیگر، قطعات متحرک کمتری داشته باشند. کاهش تعداد قطعات مکانیکی علاوه بر کاهش استهلاک، موجب کاهش صدا، لرزش کمتر و افزایش راندمان نیز میشود.

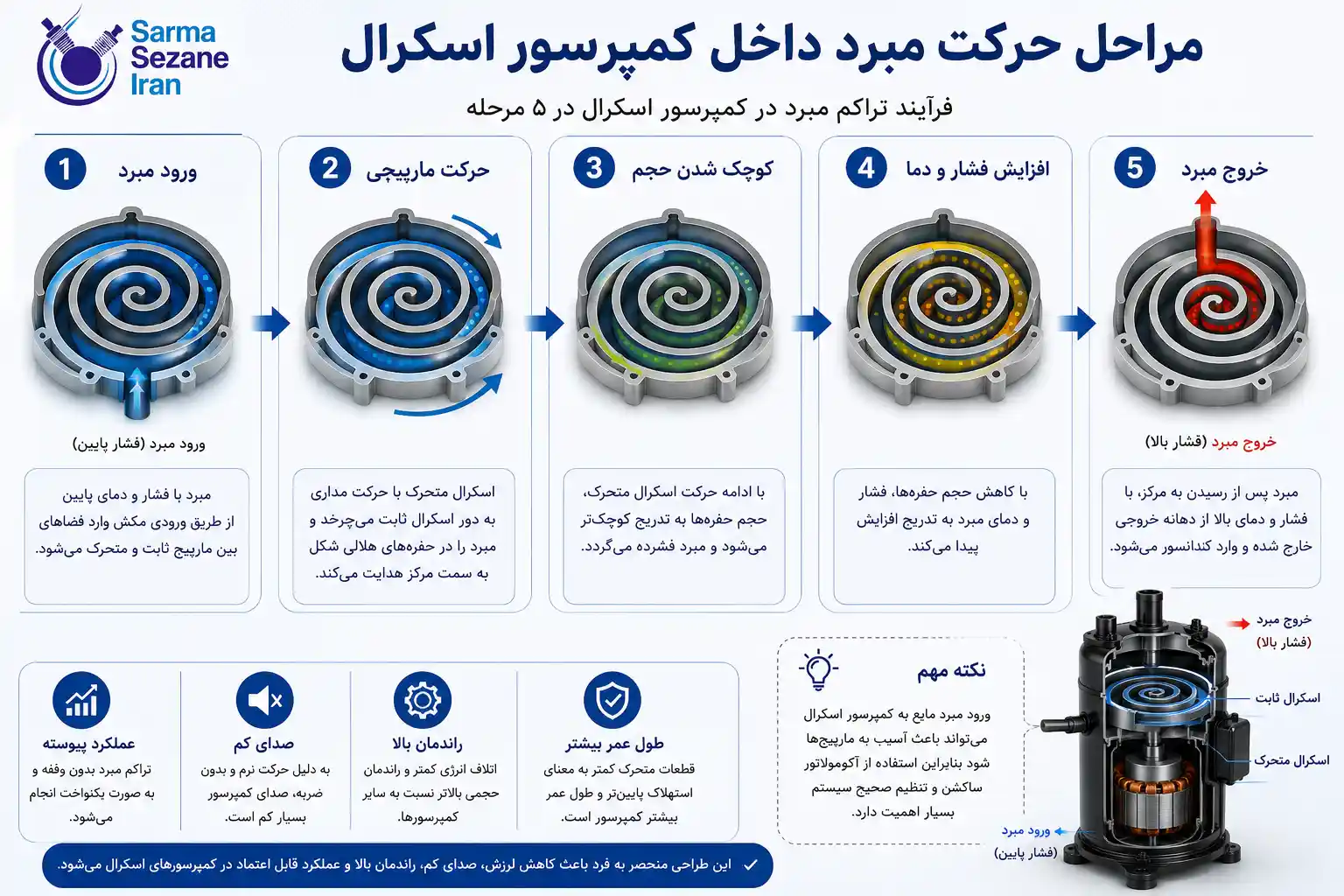

طرز کار کمپرسور اسکرال چگونه است؟
اساس عملکرد کمپرسور اسکرال بر حرکت هماهنگ دو مارپیچ فلزی است. یکی از مارپیچها کاملاً ثابت باقی میماند، در حالی که مارپیچ دوم بدون چرخش کامل، حرکتی مداری انجام میدهد. این حرکت باعث میشود فضاهای هلالی شکل بین دو مارپیچ به تدریج کوچکتر شوند.
در ابتدای مسیر، گاز مبرد از قسمت محیطی کمپرسور وارد این حفرهها میشود. با ادامه حرکت مارپیچ متحرک، حجم این حفرهها کاهش پیدا میکند و در نتیجه فشار مبرد افزایش مییابد. این فرآیند تا رسیدن گاز به مرکز کمپرسور ادامه پیدا میکند و در نهایت مبرد با فشار بالا از دهانه خروجی خارج میشود.
برخلاف کمپرسورهای پیستونی که فرآیند مکش و تراکم به صورت ضربهای انجام میشود، در کمپرسور اسکرال این عملیات کاملاً پیوسته است. همین ویژگی باعث کاهش نوسانات فشار، صدای کمتر و عملکرد نرمتر سیستم میشود.
یکی دیگر از مزیتهای این طراحی، کاهش نشتی داخلی مبرد است. زیرا تماس دقیق دو مارپیچ باعث آببندی مناسب مسیر تراکم شده و راندمان حجمی کمپرسور را افزایش میدهد. از آنجا که فرآیند تراکم به صورت یکنواخت انجام میشود، کمپرسور اسکرال در بسیاری از سیستمهای تهویه مطبوع و سردخانههای مدرن عملکرد بسیار پایدارتری نسبت به مدلهای قدیمی دارد.

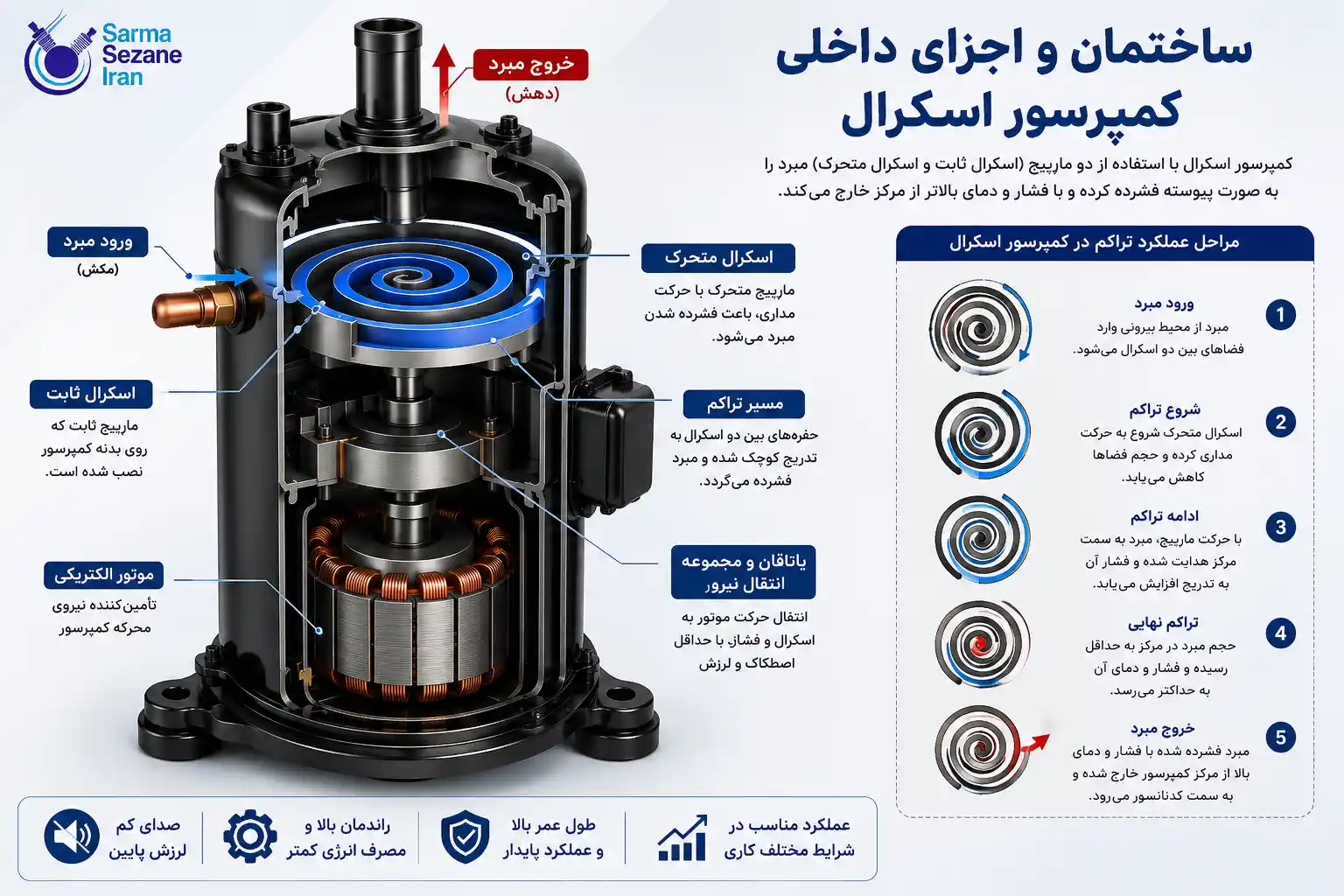

اجزای اصلی کمپرسور اسکرال
برای درک بهتر طرز کار کمپرسور اسکرال لازم است ابتدا با مهمترین اجزای تشکیلدهنده آن آشنا شویم. هر یک از این قطعات نقش مشخصی در فرآیند تراکم مبرد دارند و عملکرد صحیح کمپرسور به هماهنگی کامل آنها وابسته است.
اسکرال ثابت (Fixed Scroll)
این قطعه روی بدنه کمپرسور نصب شده و در تمام مدت عملکرد دستگاه بدون حرکت باقی میماند. شکل مارپیچی آن مسیر اصلی تراکم مبرد را تشکیل میدهد و مبنای حرکت اسکرال متحرک محسوب میشود.
اسکرال متحرک (Orbiting Scroll)
اسکرال متحرک مهمترین بخش کمپرسور است. این قطعه بدون چرخش کامل، تنها حرکت مداری انجام میدهد و با نزدیک شدن تدریجی به مرکز، حجم گاز مبرد را کاهش میدهد. نتیجه این فرآیند، افزایش فشار و دمای مبرد است.
موتور الکتریکی
نیروی لازم برای حرکت اسکرال متحرک توسط موتور الکتریکی تأمین میشود. طراحی موتور به گونهای است که حرکت یکنواخت و بدون لرزش ایجاد کند تا راندمان سیستم کاهش پیدا نکند.
یاتاقانها و مجموعه انتقال نیرو
یاتاقانها حرکت نرم اسکرال متحرک را تضمین میکنند و باعث کاهش اصطکاک بین قطعات میشوند. کیفیت این بخش تأثیر مستقیمی بر عمر کمپرسور دارد.
سیستم روغنکاری
تمام قطعات متحرک کمپرسور نیاز به روغنکاری مناسب دارند. انتخاب روغن مناسب باعث کاهش سایش، کنترل دما و افزایش طول عمر کمپرسور میشود.
صفحه مشاهده انواع و خرید روغن کمپرسور سردخانه
مزایای کمپرسور اسکرال
استقبال گسترده از کمپرسورهای اسکرال در سالهای اخیر اتفاقی نیست. طراحی متفاوت این کمپرسورها باعث شده است که در بسیاری از پروژههای تهویه مطبوع، سردخانه و تبرید صنعتی، جایگزین مدلهای قدیمی شوند. البته انتخاب این نوع کمپرسور باید متناسب با شرایط کاری سیستم انجام شود، اما در اغلب کاربردها مزایای قابل توجهی نسبت به کمپرسورهای پیستونی و روتاری ارائه میدهد.
راندمان بالاتر و مصرف انرژی کمتر
در کمپرسور اسکرال، فرآیند تراکم به صورت کاملاً پیوسته انجام میشود و وقفههای ناشی از حرکت رفت و برگشتی پیستون وجود ندارد. به همین دلیل اتلاف انرژی کاهش پیدا میکند و بخش بیشتری از توان مصرفی موتور صرف فشردهسازی مبرد میشود. نتیجه این طراحی، کاهش مصرف برق و افزایش راندمان کلی سیستم است؛ موضوعی که در پروژههای بزرگ، تأثیر قابل توجهی بر هزینههای بهرهبرداری خواهد داشت.
صدای بسیار کم
یکی از مهمترین دلایل استفاده از کمپرسورهای اسکرال در ساختمانهای مسکونی، بیمارستانها، هتلها و مراکز اداری، صدای پایین آنهاست. نبود ضربات مکانیکی پیستون و حرکت نرم اسکرال متحرک باعث میشود صدای تولیدشده به مراتب کمتر از کمپرسورهای پیستونی باشد. این ویژگی علاوه بر افزایش آسایش کاربران، استهلاک قطعات مکانیکی را نیز کاهش میدهد.
لرزش کمتر
از آنجا که نیروهای مکانیکی در کمپرسور اسکرال به شکل متعادل توزیع میشوند، لرزش دستگاه نیز بسیار کمتر است. این موضوع باعث افزایش عمر لولهکشی، اتصالات و تجهیزات جانبی مدار تبرید میشود.
بیشتر بخوانید: لرزه گیر کمپرسور چیست؟
قطعات متحرک کمتر
در مقایسه با کمپرسورهای پیستونی، تعداد قطعات متحرک در کمپرسور اسکرال بسیار کمتر است. حذف میللنگ، شاتون، سوپاپهای متعدد و قطعات رفت و برگشتی باعث کاهش احتمال خرابی و سادهتر شدن عملکرد مکانیکی دستگاه میشود.
طول عمر بالا
اگر کمپرسور اسکرال به درستی انتخاب، نصب و نگهداری شود و روغن و مبرد مناسب در آن استفاده گردد، معمولاً عمر مفید بالایی خواهد داشت. به همین دلیل بسیاری از تولیدکنندگان معتبر جهان از این فناوری در محصولات حرفهای خود استفاده میکنند.
معایب کمپرسور اسکرال
هرچند مزایای کمپرسور اسکرال بسیار زیاد است، اما مانند هر تجهیز صنعتی دیگری محدودیتهایی نیز دارد. آشنایی با این موارد باعث میشود هنگام انتخاب کمپرسور، تصمیم آگاهانهتری بگیرید و از بروز مشکلات احتمالی جلوگیری شود.
حساسیت به ورود مبرد مایع
یکی از مهمترین نقاط ضعف کمپرسور اسکرال، حساسیت آن به بازگشت مبرد مایع است. طراحی این کمپرسورها برای متراکم کردن بخار مبرد انجام شده است و ورود حجم قابل توجهی از مایع میتواند باعث آسیب دیدن مارپیچها یا کاهش عمر کمپرسور شود.
به همین دلیل در بسیاری از سیستمهای برودتی از تجهیزاتی مانند آکومولاتور ساکشن استفاده میشود تا قبل از رسیدن مبرد به کمپرسور، مایع از گاز جدا شود.
پیشنهاد مطالعۀ بیشتر: آکومولاتور ساکشن چیست؟
هزینه تعمیر نسبتاً بالا
در صورت آسیب دیدن مجموعه اسکرال، تعمیر آن معمولاً دشوارتر و پرهزینهتر از کمپرسورهای پیستونی است. در بسیاری از موارد نیز تعویض کامل کمپرسور از تعمیر آن مقرونبهصرفهتر خواهد بود.
حساسیت به آلودگی مدار
ذرات فلزی، رطوبت یا اسید موجود در مدار تبرید میتوانند به مرور زمان باعث آسیب دیدن سطوح دقیق اسکرال شوند. به همین دلیل استفاده از فیلتر درایر دانفوس باکیفیت اهمیت زیادی دارد.
نیاز به روغن مناسب
عملکرد صحیح کمپرسور اسکرال تا حد زیادی به کیفیت روغن بستگی دارد. استفاده از روغن نامناسب یا آلوده، علاوه بر کاهش روانکاری، میتواند موجب افزایش اصطکاک و استهلاک قطعات داخلی شود.

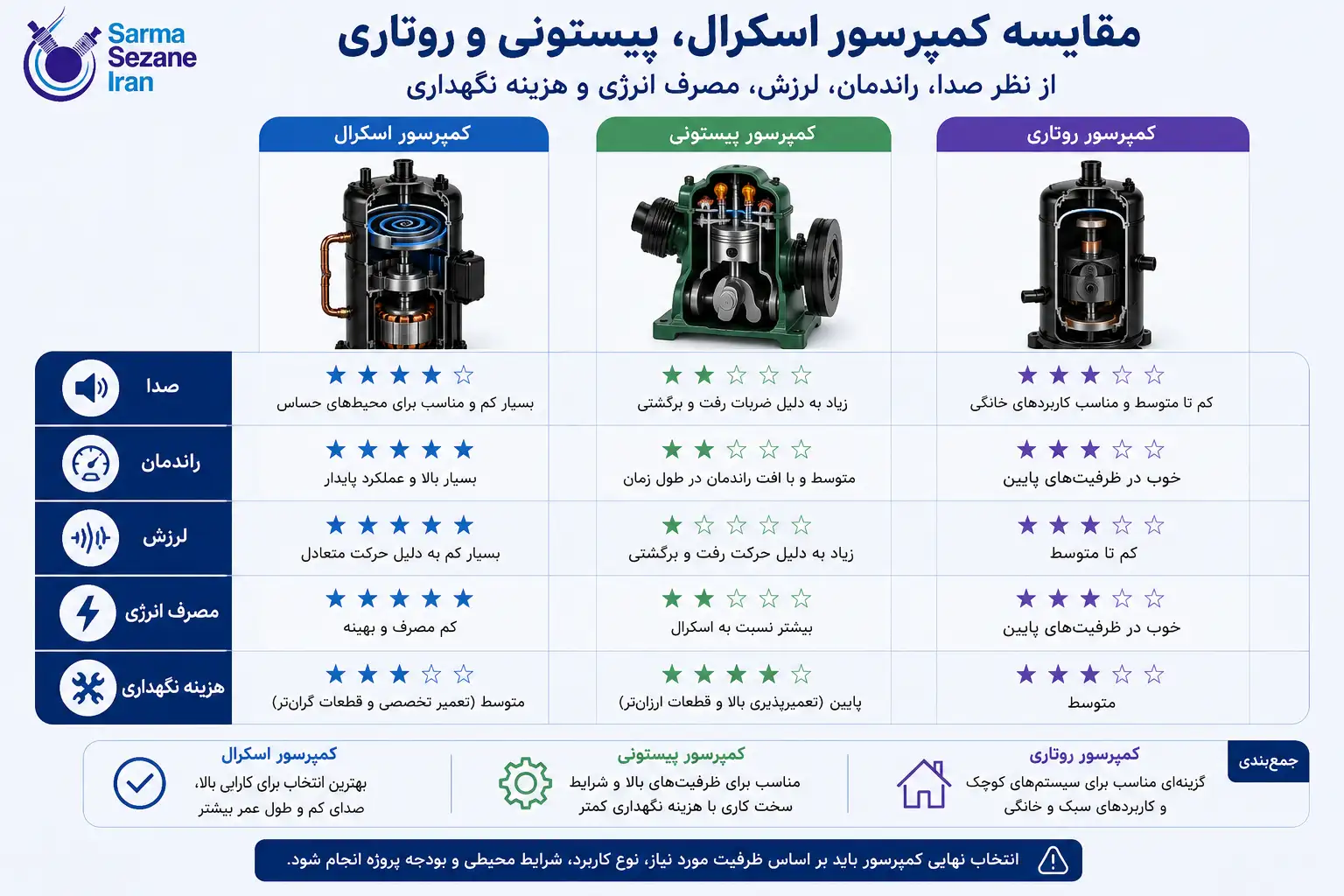

تفاوت کمپرسور اسکرال با کمپرسور پیستونی و روتاری
اگرچه هر سه نوع کمپرسور وظیفه فشردهسازی مبرد را بر عهده دارند، اما نحوه انجام این فرآیند، راندمان و کاربرد آنها تفاوتهای مهمی با یکدیگر دارد. انتخاب بهترین گزینه به ظرفیت سیستم، شرایط کاری، نوع مبرد و بودجه پروژه بستگی دارد.
کمپرسور پیستونی از حرکت رفت و برگشتی پیستون برای متراکم کردن گاز استفاده میکند. این طراحی سالها در صنعت تبرید مورد استفاده بوده و هنوز هم در بسیاری از سردخانهها و سیستمهای صنعتی دیده میشود. مزیت اصلی آن تعمیرپذیری مناسب و تحمل شرایط کاری سنگین است، اما در مقابل صدای بیشتر، لرزش بالاتر و راندمان پایینتری نسبت به مدلهای اسکرال دارد.
کمپرسور روتاری بیشتر در کولرهای گازی و سیستمهای کوچک استفاده میشود. این کمپرسورها ابعاد جمعوجورتری دارند و برای ظرفیتهای پایین گزینه مناسبی هستند، اما در کاربردهای سنگین صنعتی معمولاً جای خود را به کمپرسورهای اسکرال یا پیستونی میدهند.
کمپرسور اسکرال به دلیل تراکم پیوسته، صدای کمتر، مصرف انرژی پایینتر و راندمان بالاتر، امروزه یکی از بهترین انتخابها برای چیلرها، سیستمهای تهویه مطبوع، سردخانههای کوچک و متوسط و تجهیزات تبرید تجاری محسوب میشود. البته در ظرفیتهای بسیار بالا همچنان کمپرسورهای اسکرو و پیستونی نیز جایگاه ویژهای دارند.
آیا فشار پشت لوله مویی در کمپرسور اسکرال اهمیت دارد؟
یکی از پرسشهایی که گاهی توسط تکنسینها مطرح میشود، مربوط به فشار پشت لوله مویی در سیستمهایی است که از کمپرسور اسکرال استفاده میکنند. در واقع آنچه اهمیت دارد، صرفاً عدد فشار نیست، بلکه عملکرد صحیح کل مدار تبرید است.
اگر فشار در این بخش کمتر یا بیشتر از مقدار طراحیشده باشد، ممکن است نشانه وجود ایراد در شارژ مبرد، گرفتگی لوله مویی، خرابی اکسپنشن ولو (شیر انبساط)، آلودگی فیلتر درایر یا حتی کاهش راندمان کندانسور باشد. بنابراین هنگام عیبیابی نباید تنها به یک فشار اکتفا کرد، بلکه لازم است فشار مکش، فشار دهش، دمای سوپرهیت و سابکول نیز به صورت همزمان بررسی شوند.
شناخت دقیق سیکل تبرید و ارتباط اجزای مختلف مدار، نقش مهمی در تشخیص صحیح این نوع مشکلات دارد.
بیشتر بخوانید: اجزای اصلی سیستم سرمایش
معرفی کمپرسور اسکرال کوپلند
اگر در صنعت تبرید و تهویه مطبوع فعالیت داشته باشید، احتمالاً نام کوپلند (Copeland) را بارها شنیدهاید. این برند یکی از شناختهشدهترین تولیدکنندگان کمپرسورهای برودتی در جهان است و کمپرسورهای اسکرال آن به دلیل کیفیت ساخت بالا، راندمان مناسب و طول عمر زیاد، در پروژههای مسکونی، تجاری و صنعتی به طور گسترده مورد استفاده قرار میگیرند.
کمپرسورهای اسکرال کوپلند با فناوری پیشرفتهای طراحی شدهاند که علاوه بر کاهش مصرف انرژی، عملکرد بسیار پایداری در شرایط کاری مختلف ارائه میدهند. طراحی دقیق مجموعه اسکرال، استفاده از آلیاژهای مقاوم و سیستم روغنکاری بهینه باعث شده است این کمپرسورها حتی در ساعات کاری طولانی نیز افت راندمان محسوسی نداشته باشند.
یکی دیگر از ویژگیهای مهم این محصولات، سازگاری با بسیاری از مبردهای متداول صنعت تبرید است. البته انتخاب مدل مناسب باید بر اساس نوع مبرد، ظرفیت برودتی، شرایط محیطی و نوع کاربری سیستم انجام شود تا بهترین عملکرد حاصل گردد.
اگر قصد دارید مدلهای مختلف این کمپرسورها را از نظر ظرفیت، مشخصات فنی و کاربرد بررسی کنید، میتوانید از صفحه دستهبندی محصولات استفاده کنید.
صفحه مشاهده انواع، مشخصات و خرید کمپرسور اسکرال کوپلند
کمپرسور اسکرال کوپلند سری ZR چه تفاوتی دارد؟
یکی از پرکاربردترین خانوادههای کمپرسورهای اسکرال کوپلند، سری ZR است. این سری برای سیستمهای تهویه مطبوع، چیلرها، روفتاپ پکیجها و بسیاری از تجهیزات برودتی با مبردهای HFC طراحی شده و به دلیل راندمان بالا، در پروژههای مختلف مورد استفاده قرار میگیرد.
مدلهای سری ZR معمولاً دارای ظرفیتهای متنوعی هستند و همین موضوع باعث میشود برای پروژههای کوچک تا نیمهصنعتی گزینههای متعددی در اختیار طراح قرار گیرد. طراحی داخلی این کمپرسورها به گونهای است که علاوه بر کاهش مصرف برق، میزان صدا و لرزش نیز در کمترین مقدار ممکن باقی بماند.
یکی از مزایای مهم این سری، قابلیت اطمینان بالا در کارکرد مداوم است. در صورتی که شرایط نصب، انتخاب روغن، شارژ مبرد و سرویس دورهای به درستی انجام شود، کمپرسورهای سری ZR میتوانند سالها بدون افت محسوس عملکرد کار کنند.
برای مشاهده مدلهای موجود، ظرفیت هر کمپرسور و مشخصات فنی آنها میتوانید به صفحه اختصاصی این محصولات مراجعه کنید.
صفحه مشاهده انواع، مشخصات و خرید کمپرسور اسکرال کوپلند سری ZR

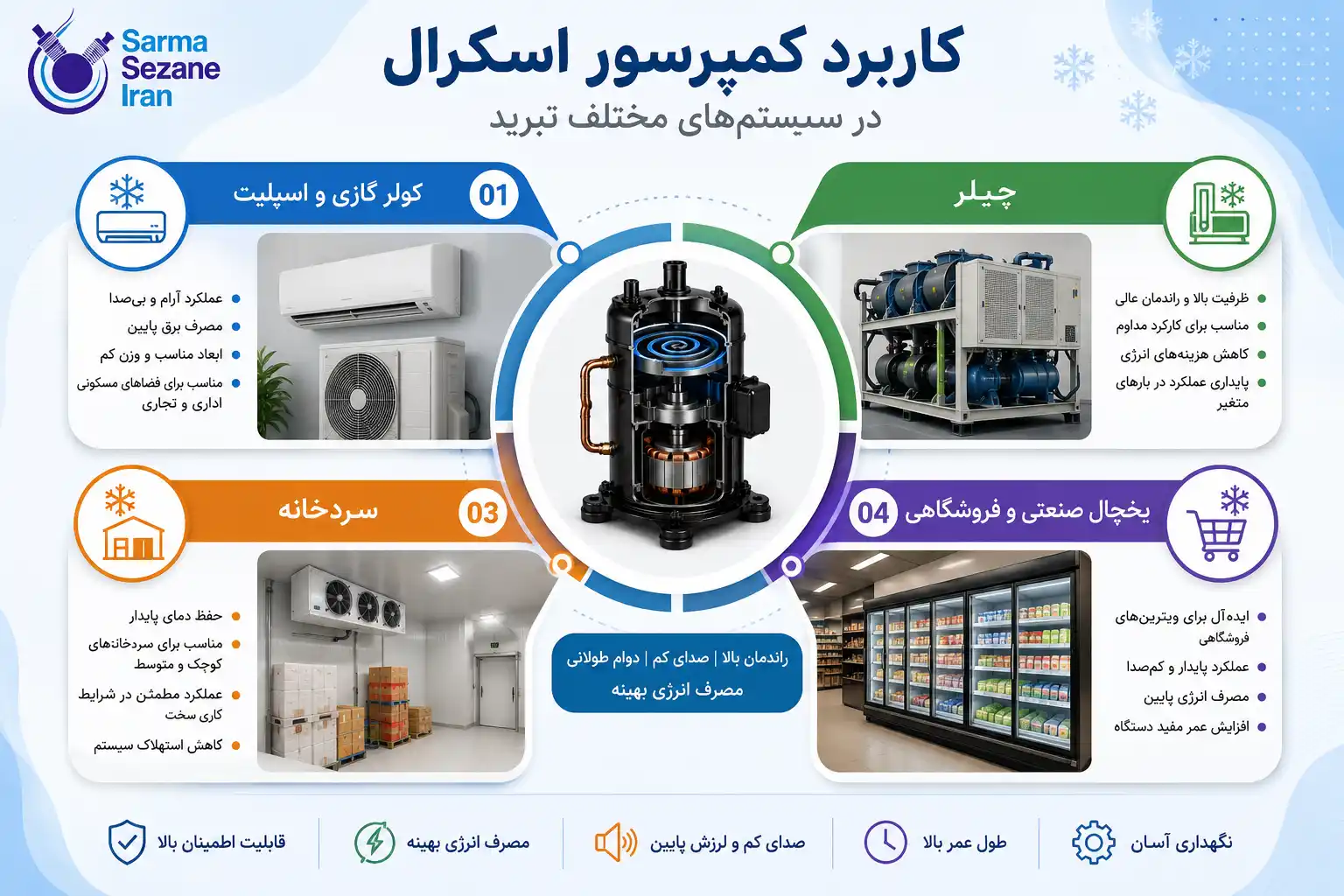

کمپرسور اسکرال در چه سیستمهایی استفاده میشود؟
به دلیل عملکرد آرام، راندمان بالا و ابعاد مناسب، کمپرسورهای اسکرال امروزه در طیف گستردهای از تجهیزات برودتی استفاده میشوند. هرچند انتخاب نهایی باید بر اساس ظرفیت برودتی، نوع مبرد و شرایط پروژه انجام شود، اما رایجترین کاربردهای این کمپرسورها عبارتاند از:
در سیستمهای تهویه مطبوع ساختمانهای مسکونی و اداری، کمپرسور اسکرال به دلیل صدای کم و مصرف انرژی مناسب، یکی از بهترین گزینهها محسوب میشود. بسیاری از چیلرهای تراکمی نیز از همین فناوری استفاده میکنند تا بتوانند در ساعات کاری طولانی، راندمان پایداری ارائه دهند.
در سردخانههای کوچک و متوسط نیز استفاده از کمپرسور اسکرال بسیار رایج است. البته در ظرفیتهای بسیار بالا، بسته به شرایط پروژه، ممکن است کمپرسورهای پیستونی یا اسکرو انتخاب مناسبتری باشند.
همچنین بسیاری از یخچالهای صنعتی، ویترینهای فروشگاهی، اتاقهای نگهداری مواد غذایی و تجهیزات برودتی تجاری نیز از کمپرسورهای اسکرال بهره میبرند. دلیل این انتخاب، عملکرد نرم، استهلاک کمتر و هزینه نگهداری پایینتر نسبت به بسیاری از مدلهای قدیمی است.
اگر میخواهید با ساختار کامل سیستمهای برودتی آشنا شوید، مطالعه مقاله زیر میتواند دید جامعتری در اختیار شما قرار دهد.
صفحه مشاهده انواع، مشخصات و خرید کمپرسور سردخانه
جمعبندی
شناخت طرز کار کمپرسور اسکرال تنها یک موضوع آموزشی نیست، بلکه نقش مهمی در انتخاب صحیح تجهیزات، طراحی اصولی سیستم و کاهش هزینههای تعمیر و نگهداری دارد. این کمپرسورها با استفاده از دو مارپیچ دقیق، مبرد را به صورت پیوسته متراکم میکنند و به همین دلیل نسبت به بسیاری از کمپرسورهای متداول، صدای کمتر، لرزش پایینتر و راندمان بالاتری دارند.
البته دستیابی به این مزایا زمانی امکانپذیر است که کمپرسور متناسب با ظرفیت پروژه انتخاب شود و در کنار آن از قطعات استانداردی مانند فیلتر درایر، روغن مناسب، آکومولاتور و تجهیزات کنترلی باکیفیت استفاده شود. همچنین سرویس دورهای و نصب صحیح، تأثیر مستقیمی بر طول عمر و عملکرد این تجهیزات خواهد داشت.
اگر قصد خرید کمپرسور اسکرال کوپلند یا انتخاب مناسبترین مدل برای پروژه خود را دارید، بهتر است پیش از خرید مشخصات فنی سیستم، نوع مبرد و ظرفیت مورد نیاز را به دقت بررسی کنید تا انتخابی مطمئن و اقتصادی داشته باشید.
برای انتخاب کمپرسور مناسب به مشاوره تخصصی نیاز دارید؟
انتخاب کمپرسور تنها بر اساس ظرفیت یا قیمت، همیشه بهترین نتیجه را به همراه ندارد. نوع مبرد، شرایط کاری، ظرفیت واقعی سیستم و سازگاری تجهیزات جانبی، همگی در عملکرد نهایی تأثیرگذار هستند.
کارشناسان سرماسازان ایران آمادهاند تا با بررسی نیاز پروژه، مناسبترین کمپرسور اسکرال و تجهیزات جانبی را به شما معرفی کنند.
پرسشهای متداول در مورد طرز کار کمپرسور اسکرال
در این کمپرسور دو مارپیچ فلزی وجود دارد که یکی ثابت و دیگری دارای حرکت مداری است. کاهش تدریجی حجم بین این دو مارپیچ باعث افزایش فشار مبرد و خروج آن از مرکز کمپرسور میشود.
راندمان بالا، صدای کم، لرزش پایین، قطعات متحرک کمتر و مصرف انرژی مناسب از مهمترین مزایای این نوع کمپرسور هستند.
بله، اما به دلیل طراحی دقیق مجموعه اسکرال، در برخی خرابیهای شدید تعویض کمپرسور نسبت به تعمیر آن مقرونبهصرفهتر خواهد بود.
این کمپرسورها در کولرهای گازی، چیلرها، سیستمهای تهویه مطبوع، سردخانههای کوچک و متوسط، یخچالهای صنعتی و بسیاری از تجهیزات تبرید تجاری استفاده میشوند.
بله. ورود مایع به کمپرسور میتواند باعث آسیب به مجموعه اسکرال شود. به همین دلیل استفاده از تجهیزاتی مانند آکومولاتور ساکشن و نگهداری صحیح سیستم اهمیت زیادی دارد.
